Réseau 100G : trouvez la bonne solution QSFP28 en 30 secondes
DAC, AOC, SR4 ou LR4 ? Le choix dépend uniquement de la distance à couvrir. Ce guide visuel vous montre les 3 situations types et les produits à commander — compatibles Cisco, Arista, Mellanox, HPE, Juniper.
Quelle est votre distance à couvrir ?
Chaque solution 100G correspond à une distance d'installation précise. Cliquez sur votre situation pour voir le détail et les produits à commander.
Situation 1 — Intra-rack
Serveur ↔ switch dans le même rack. DAC cuivre (≤ 5m) ou AOC fibre (≤ 100m) : un seul câble, zéro transceiver séparé.
Situation 2 — Inter-rack
Deux switches dans la même salle serveur. QSFP28 SR4 + câble MPO/MTP OM3/OM4 : architecture Data Centre standard.
Situation 3 — Campus / DCI
Inter-bâtiment, Data Centre Interconnect. QSFP28 LR4 + fibre OS2 monomode : investissement long terme pour infrastructures critiques.
Comparatif rapide des 4 solutions
| Solution | Distance | Câblage | Idéal pour | Produits |
|---|---|---|---|---|
| DAC cuivre | ≤ 5m | Cuivre passif direct | Entrée de gamme | QSFP28 DAC 100G → |
| AOC fibre active | ≤ 100m | Fibre active intégrée | Flexibilité | QSFP28 AOC 100G → |
| QSFP28 SR4 + MPO | ≤ 100m | MPO/MTP OM3 ou OM4 | Standard Data Centre | QSFP28 SR4 → + Câble MPO → |
| QSFP28 LR4 + OS2 | jusqu'à 10km | OS2 LC Duplex monomode | 💎 Premium | QSFP28 LR4 → + Fibre OS2 → |
Situation 1 — Connexion directe intra-rack
Cas d'usage : connecter un serveur à un switch 100G dans le même rack. Solution la moins chère, zéro transceiver séparé — un seul câble intégré.
Cuivre passif, zéro latence optique, pas d'alimentation active. Le moins cher pour les très courtes distances.
Voir le DAC QSFP28 →
Fibre avec transceivers intégrés, jusqu'à 100m. Plus léger et flexible que le cuivre en longue portée.
Voir l'AOC QSFP28 →Situation 2 — Inter-rack salle serveur

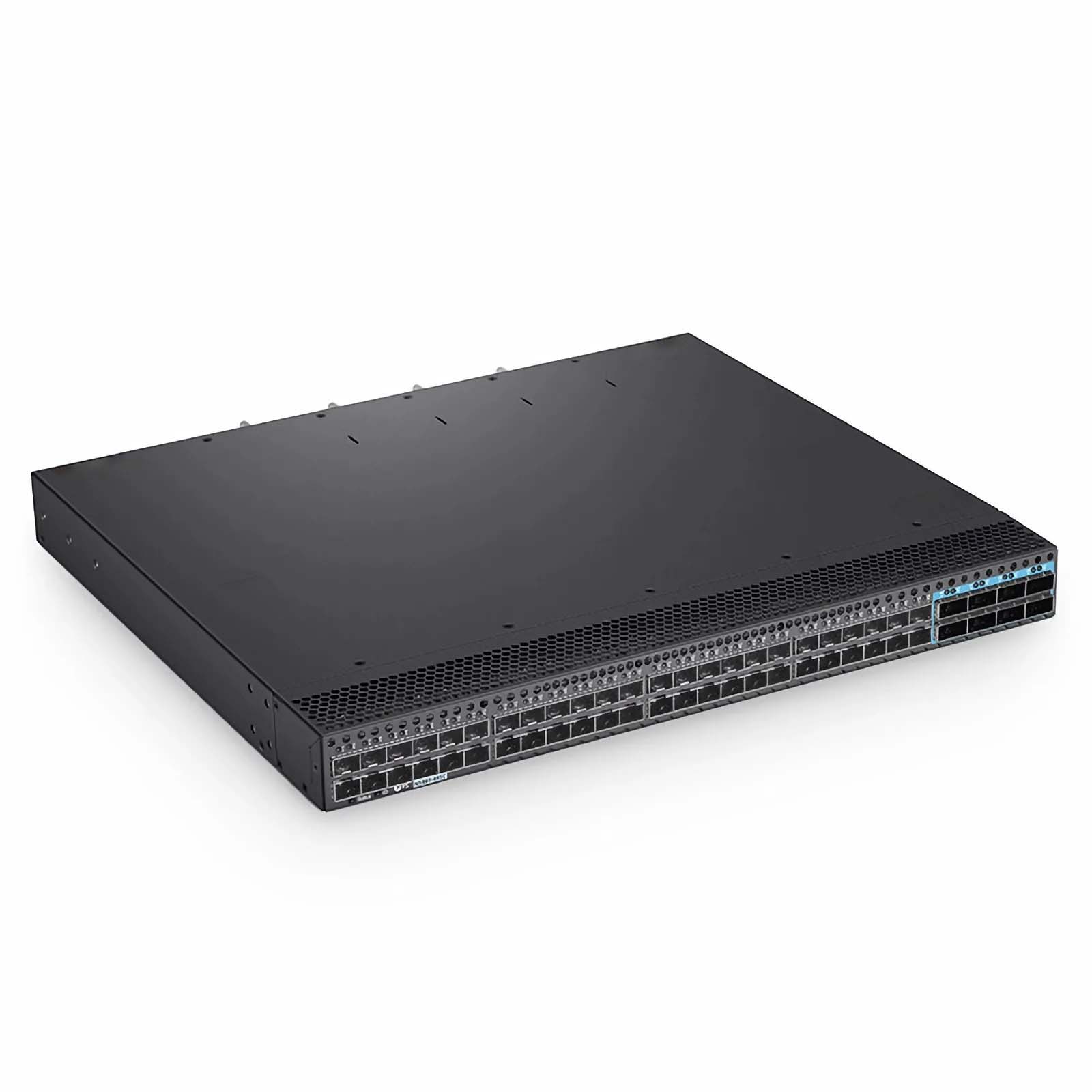

Cas d'usage : relier deux racks ou deux switches dans une même salle serveur. Distance ≤ 100m sur fibre multimode OM3/OM4 avec connecteur MPO. Architecture Data Centre standard.
Architecture top-of-rack la plus courante en Data Centre : un transceiver SR4 de chaque côté + câble MPO 12 fibres entre les deux.
-
×2

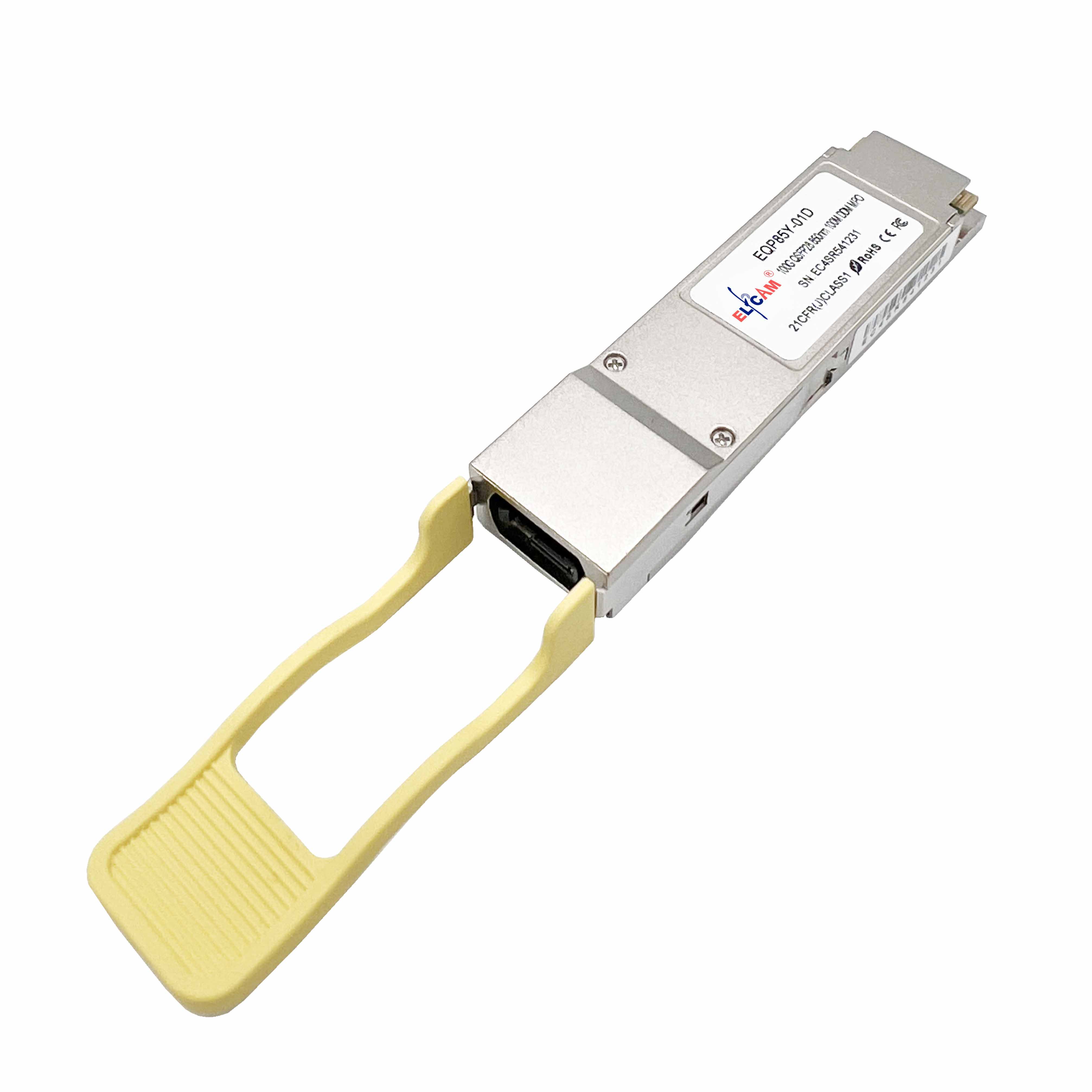

QSFP28 SR4 — Réf 21161Transceiver 100G SR4 MPO, 850nm, 100m OM4
-
×1
Câble MPO OM3 — Réf 6759MPO femelle / femelle, 12 fibres, OM3 (≤ 70m)
-
OU
Câble MPO OM4 — Réf 19322Haute densité, jusqu'à 100m
Situation 3 — Longue distance / campus backbone
Cas d'usage : inter-bâtiment, Data Centre Interconnect (DCI) ou campus backbone. Distance jusqu'à 10km sur fibre monomode OS2 avec connecteur LC Duplex.
Architecture point-à-point entre deux sites distants. La fibre monomode OS2 est l'infrastructure la plus pérenne : elle supporte aussi les futures évolutions 400G et 800G.
-
×2
QSFP28 LR4 — Réf 21164Transceiver 100G LR4 LC, 1309nm, 10km OS2
-
×1

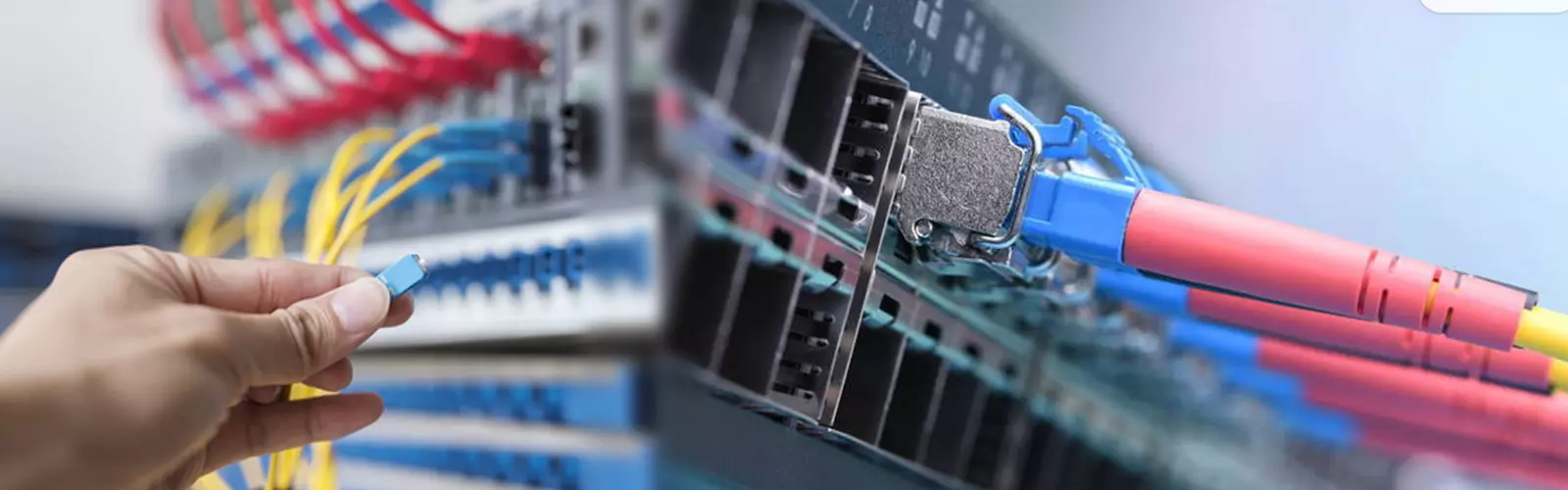

Câble fibre OS2 LC DuplexMonomode 9/125μm, longueur sur mesure
-
ALT
QSFP28 ER4 — Réf 21165Version 40/80km pour très longue distance
-
ALT
QSFP28 BiDi — Réf 16616Une seule fibre au lieu de deux (économie câblage)
FAQ — Réseau 100G Data Centre
1DAC, AOC ou transceiver + fibre : quelle différence concrète ?
- DAC : cuivre passif jusqu'à 5m — le moins cher, zéro latence optique, pas d'alimentation active.
- AOC : fibre avec transceiver intégré, jusqu'à 100m — plus léger et flexible que le cuivre en longue portée.
- Transceiver + câble fibre séparé : hot-pluggable, remplacable indépendamment — meilleur pour infrastructure pérenne et grandes distances.
2Quelle fibre pour le QSFP28 SR4 100G ?
3Vos QSFP28 sont compatibles avec quels switches ?
4Peut-on mixer des marques de transceivers dans le même switch ?
service unsupported-transceiver désactivée).5Comment tester la qualité optique d'un transceiver 100G ?
show interface transceiver (Cisco/Arista) ou équivalent affiche la puissance TX/RX en temps réel. Nos modules indiquent également la température et la tension d'alimentation.
