Câble Fibre Optique Structure Libre — OS2 / OM3 / OM4, 6 à 24 Brins, Gaine LSZH
Vous câblez un bâtiment, un datacenter ou un backbone horizontal et vous avez besoin d'un câble multi-fibres robuste, conforme aux normes incendie, et disponible en stock ? Le câble structure libre Elfcam regroupe toutes les fibres sous une gaine LSZH unique — plus compact, plus rapide à poser, plus sûr en cas d'incendie.

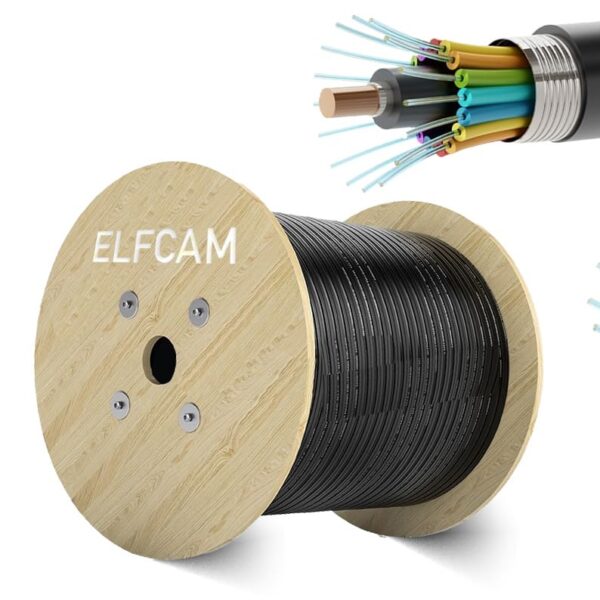

Câble structure libre Elfcam — fibres 250µm sous gaine LSZH, 6 à 24 brins disponibles
Quel câble structure libre choisir ?
Deux critères principaux guident le choix : le type de fibre (OS2 monomode ou OM3/OM4 multimode) et le nombre de brins (6, 12 ou 24). Le tableau ci-dessous résume les cas d'usage typiques.
OS2 — Monomode
Pour les longues distances (jusqu'à plusieurs km), les liaisons inter-bâtiments et les réseaux télécoms. Compatible avec les équipements PON, SFP+ 10G et SFP28 25G.
- Backbone campus longue distance
- Liaison datacenter ↔ local technique
- Réseau FTTH/GPON interne
- Longueur d'onde : 1310 / 1550 nm
OM3 — Multimode
Câblage horizontal et backbone court dans les bâtiments tertiaires. Compatible 10G sur 300m, idéal pour les salles serveurs et réseaux LAN entreprise.
- Câblage inter-étages
- Réseau 10 Gigabit jusqu'à 300m
- Migration progressive vers OM4
- Bande passante : 2000 MHz·km (OM3)
OM4 — Multimode Haute Densité
Standard recommandé pour les nouveaux déploiements 40G/100G en datacenter. Bande passante supérieure à l'OM3, compatible avec les mêmes connecteurs LC/SC.
- Datacenter 100G / 400G
- Baies de distribution haute densité
- Compatible OM3 (rétrocompatible)
- Bande passante : 4700 MHz·km (OM4)
Matrice de décision rapide
| Besoin | Type recommandé | Brins recommandés | Distance max |
|---|---|---|---|
| Backbone inter-bâtiments | OS2 | 12 ou 24 | > 1 km |
| Liaison datacenter ↔ LT | OS2 | 6 ou 12 | > 500 m |
| Réseau LAN 10G bâtiment | OM3 | 6 ou 12 | jusqu'à 300 m |
| Câblage horizontal bureaux | OM3 | 6 | jusqu'à 300 m |
| Datacenter 100G / 400G | OM4 | 12 ou 24 | jusqu'à 400 m |
| Nouvelle installation à pérenniser | OM4 | 12 | jusqu'à 400 m |

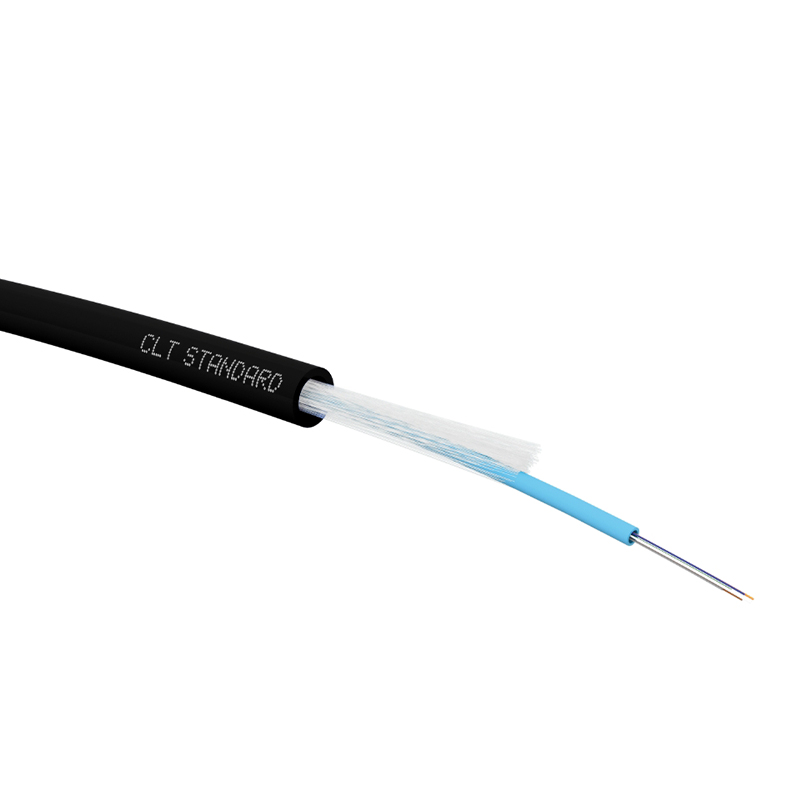

Pour les liaisons extérieures ou en tranchée, orientez-vous vers notre câble fibre extérieur armé PE. Pour les jarretières et cordons, voir câbles fibre optique.
Longueurs disponibles — toutes configurations
Chaque référence est disponible en bobines coupées à longueur fixe. Consultez le tableau ci-dessous pour vérifier la disponibilité de votre combinaison type × brins × longueur avant de commander.
| Type | Brins | 50 m | 100 m | 150 m | 200 m | 250 m | 300 m |
|---|---|---|---|---|---|---|---|
| OS2 Monomode |
6 brins | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 12 brins | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| OM3 Multimode |
6 brins | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 12 brins | ✓ | ✓ | ✓ | ✓ | — | ✓ | |
| 24 brins | ✓ | ✓ | ✓ | ✓ | — | ✓ | |
| OM4 Multimode |
6 brins | ✓ | ✓ | ✓ | ✓ | — | ✓ |
| 12 brins | ✓ | ✓ | ✓ | ✓ | — | ✓ | |
| 24 brins | ✓ | ✓ | ✓ | ✓ | — | — |
— : longueur non disponible dans cette configuration. Pour des besoins spécifiques en longueur ou en nombre de brins, contactez-nous.
OS2 — 6 et 12 brins
La gamme la plus complète en longueur. Disponible de 50m à 300m, y compris 250m.
OM3 — 6, 12 et 24 brins
250m disponible uniquement en 6 brins. Pour 12 et 24 brins : 50m à 300m (sauf 250m).
OM4 — 6, 12 et 24 brins
6 et 12 brins jusqu'à 300m. Le 24 brins est disponible de 50m à 200m.
Câbles structure libre par type de fibre
OS2 Monomode — LSZH
9/125µm, 6 et 12 brins, 50–300 m. Longues distances, GPON, backbone campus.
-
Promo !

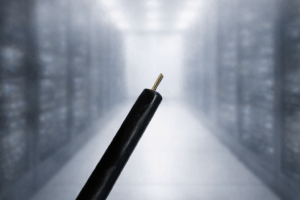

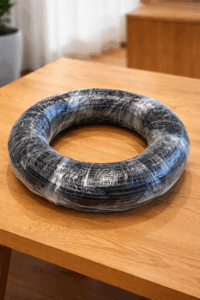

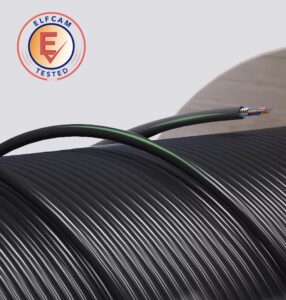

Elfcam® – Câble Structure Libre 250µm Fibre Optique Monomode OS2 – MV – LSZH(REF:13079)
8 comments 50M – 250M Le prix initial était : 49,99 €.39,99 €Le prix actuel est : 39,99 €. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
OM3 Multimode — LSZH
50/125µm, 6, 12 et 24 brins, 50–300 m. 10G sur 300m, câblage LAN entreprise.
-
Promo !
Elfcam® – Câble Structure Libre 250µm Fibre Optique Multimode OM3 – MV – LSZH (REF:13113)
4 comments Le prix initial était : 69,99 €.65,99 €Le prix actuel est : 65,99 €. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
OM4 Multimode — LSZH
50/125µm, 6, 12 et 24 brins, 50–300 m. Standard datacenter 100G/400G.
-
Promo !

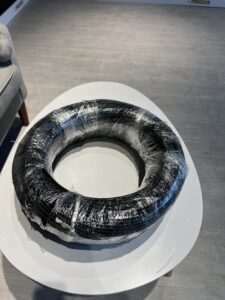

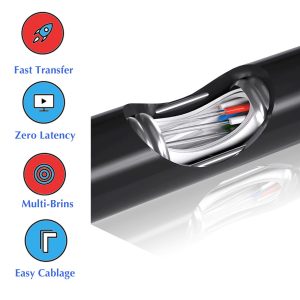

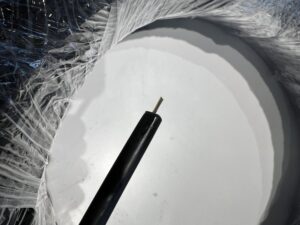

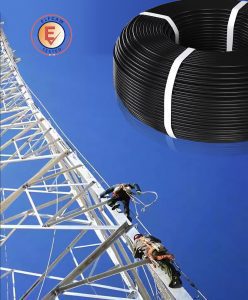

Elfcam® – Câble Structure Libre 250µm Fibre Optique Multimode OM4 – MV – LSZH
2 comments Le prix initial était : 119,99 €.109,99 €Le prix actuel est : 109,99 €. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Points forts du câble structure libre Elfcam
Structure libre : plus compact, plus rapide à poser
Dans un câble à structure libre, toutes les fibres 250µm (revêtement primaire uniquement) sont regroupées dans une gaine externe unique. Contrairement aux câbles à structure serrée (900µm par fibre), la structure libre est plus fine, plus légère et plus adaptée aux grandes longueurs et aux hautes densités de fibres.
- Diamètre 6mm pour 6 à 24 fibres
- Poids réduit : 31 kg/km (vs 50+ kg/km pour câbles serrés)
- Passage en goulottes et fourreaux facilité
- Terminaison au pigtail à la fusion ou au connecteur pré-polé
Gaine LSZH — Sécurité incendie EN 60332
La gaine LSZH (Low Smoke Zero Halogen) est obligatoire dans les ERP, les bâtiments tertiaires et les salles serveurs. En cas d'incendie, elle ne dégage pas d'halogènes toxiques ni de fumée dense, contrairement aux gaines PVC classiques.
- Conforme EN 60332-3-24 (non propagant la flamme)
- Sans halogène (HF) — sécurité personnes et équipements
- Obligatoire dans les espaces techniques fermés
- Compatible avec les exigences ERP et datacenters
Résistance mécanique : 1500 N de traction
Malgré sa structure compacte, le câble Elfcam offre une tenue mécanique robuste pour les poses en goulottes, chemin de câbles et fourreaux.
- Résistance à la traction : 1500 N
- Résistance à l'écrasement : 150 N/cm
- Rayon de courbure minimum : 10× le diamètre (≈ 60mm)
- Plage de température : –20°C à +60°C
Fibres 250µm certifiées — OS2 / OM3 / OM4
Chaque fibre respecte les normes internationales de performance et de géométrie. Les résultats OTDR sont conformes aux valeurs attendues par les cahiers des charges des intégrateurs réseau.
- Conforme EN 60793-2-10 (multimode) et EN 60793-2-50 (monomode)
- Conforme EN 60794-1 (câble optique)
- Compatible normes câblage EN 50173-1 / ISO 11801
- Mesure OTDR et certification de lien possible
Schéma de chaîne : du câble au lien optique certifié
Pour les modules SFP compatibles OS2/OM3/OM4, voir notre gamme modules optiques. Pour les pigtails de terminaison, voir pigtails fibre.
Paramètres techniques — câble structure libre LSZH
Construction et mécanique
| Paramètre | Valeur |
|---|---|
| Diamètre de la fibre | 250 µm (revêtement primaire) |
| Diamètre du câble | 6 mm |
| Épaisseur de la gaine | 0,8 mm |
| Poids | 31 kg/km |
| Résistance à la traction | 1500 N |
| Résistance à l'écrasement | 150 N/cm |
| Rayon de courbure min. | 10× Ø câble (≈ 60 mm) |
| Plage de température (pose) | –5°C à +50°C |
| Plage de température (exploitation) | –20°C à +60°C |
| Type de gaine | LSZH (Low Smoke Zero Halogen) |
Caractéristiques optiques par type
| Paramètre | OS2 | OM3 | OM4 |
|---|---|---|---|
| Cœur / gaine | 9/125 µm | 50/125 µm | 50/125 µm |
| Longueur d'onde | 1310 / 1550 nm | 850 / 1300 nm | 850 / 1300 nm |
| Atténuation max | 0,4 dB/km (1310 nm) | 3,5 dB/km (850 nm) | 3,5 dB/km (850 nm) |
| Bande passante modale | N/A | 2000 MHz·km | 4700 MHz·km |
| Distance max 10G | > 10 km | 300 m | 400 m |
| Distance max 100G | > 10 km | 100 m | 150 m |
| Norme fibre | EN 60793-2-50 | EN 60793-2-10 | EN 60793-2-10 |
| Norme câble | EN 60794-1 / EN 50173-1 / ISO 11801 | ||
Questions fréquentes — câble fibre optique structure libre
1Quelle différence entre un câble structure libre et un câble structure serrée ?
Dans un câble structure libre, les fibres ont uniquement leur revêtement primaire de 250µm et sont regroupées librement dans la gaine externe. Dans un câble structure serrée, chaque fibre est enrobée individuellement jusqu'à 900µm.
- Structure libre : plus compact (6mm pour 24 fibres), plus léger, adapté aux grandes longueurs et poses en fourreaux — terminaison par fusion obligatoire
- Structure serrée : plus robuste à la manipulation individuelle des fibres, adapté aux jarretières et terminaisons directes sans fusion
Pour le câblage interne d'un bâtiment ou d'un datacenter, la structure libre est le standard professionnel.
2Puis-je utiliser ce câble en extérieur ou en tranchée ?
Non. Les câbles structure libre Elfcam (LSZH) sont conçus pour une pose intérieure uniquement. Pour les environnements extérieurs, vous avez besoin d'un câble avec gaine PE, armure anti-rongeurs et résistance aux UV.
Orientez-vous vers notre gamme câbles fibre extérieur adaptée aux poses en tranchée, sous conduit enterré ou en façade exposée.
3OS2, OM3 ou OM4 : comment choisir pour un nouveau projet ?
La règle de base :
- OS2 : distance > 100m ou réseau télécoms/GPON. Pas de limite de distance pratique. Compatible tous équipements SFP.
- OM3 : réseau LAN 10G existant, distances < 300m. Bon rapport qualité/prix pour le câblage horizontal.
- OM4 : recommandé pour tout nouveau déploiement multimode. Supporte le 100G sur 150m, rétrocompatible avec l'OM3, prix similaire.
En cas de doute sur la future montée en débit, choisissez OM4.
4Comment terminer un câble structure libre sans machine de fusion ?
La terminaison d'un câble structure libre (fibres 250µm) nécessite une soudeuse à fusion. Il n'existe pas de solution fiable sans fusion pour les fibres 250µm nues.
Les options :
- Fusion + pigtail SC/LC : solution standard, meilleure performance (IL < 0,1 dB)
- Épissure mécanique : solution provisoire ou de dépannage terrain (IL typique 0,3–0,5 dB)
- Précommissionné en usine : câble livré avec connecteurs posés en conditions contrôlées — non disponible sur ce produit
Pour les pigtails compatibles SC/LC : voir pigtails Elfcam.
5Pourquoi une gaine LSZH est-elle obligatoire dans certains locaux ?
La gaine LSZH (Low Smoke Zero Halogen) est imposée dans les ERP (Établissements Recevant du Public), les datacenters, les espaces techniques fermés et tous les lieux où la norme de câblage imposée est EN 50173 classe D ou supérieure.
En cas d'incendie, une gaine PVC classique dégage de l'acide chlorhydrique (HCl) corrosif qui endommage les équipements électroniques dans un rayon de plusieurs mètres. La gaine LSZH ne produit ni halogènes ni fumée opaque, ce qui facilite l'évacuation et limite les dommages matériels.
6Quel nombre de brins choisir : 6, 12 ou 24 ?
La règle d'or : dimensionnez au double du besoin actuel. Une fibre ne se rajoute pas après tirage.
- 6 brins : liaison point à point, 2–3 équipements, petite installation
- 12 brins : standard pour backbone d'étage (6 actives + 6 réserve), datacenter < 5 racks
- 24 brins : backbone campus, datacenter haute densité, liaison inter-bâtiments avec marge de croissance
7Ce câble est-il compatible avec les modules SFP+ 10G Elfcam ?
Oui. Une fois terminé (pigtail + connecteur LC ou SC), le câble structure libre Elfcam est compatible avec l'ensemble des modules SFP, SFP+ et SFP28 disponibles sur elfcams.com.
- OS2 : compatible modules 1000Base-LX, 10GBase-LR, 25GBase-LR
- OM3 : compatible modules 10GBase-SR (850 nm)
- OM4 : compatible modules 10GBase-SR, 40GBase-SR4, 100GBase-SR4
Voir la gamme complète : modules optiques Elfcam.
8Quels sont les délais de livraison et les longueurs disponibles ?
Les câbles structure libre Elfcam sont disponibles en stock en France. Les longueurs disponibles varient selon le type :
- OS2 : 50m, 100m, 150m, 200m, 250m, 300m (6 et 12 brins)
- OM3 : 50m, 100m, 150m, 200m, 250m, 300m (6, 12 et 24 brins)
- OM4 : 50m, 100m, 150m, 200m, 300m (6, 12 et 24 brins)
Expédition sous 24h ouvré pour les commandes passées avant 14h. Livraison France métropolitaine en 2–3 jours ouvrés. Pour les chantiers urgents, privilégiez la commande avant 14h.
