Câbles renforcés • Extérieur & installations exigeantes • Fibre G657A2

Câble renforcé pour extérieur — blindage, résistance et performance optique.

Deux gammes complémentaires : Acier blindé (protection maximale) et câbles extérieurs (robustes, fiables, prêts pour le terrain). Conçus pour résister aux chocs, torsions et conditions climatiques extrêmes tout en garantissant une transmission stable.

Voir les catégories Table de compatibilité
Blindage renforcé LSZH & FR G657A2 courbure optimisée Terrain & longue durée

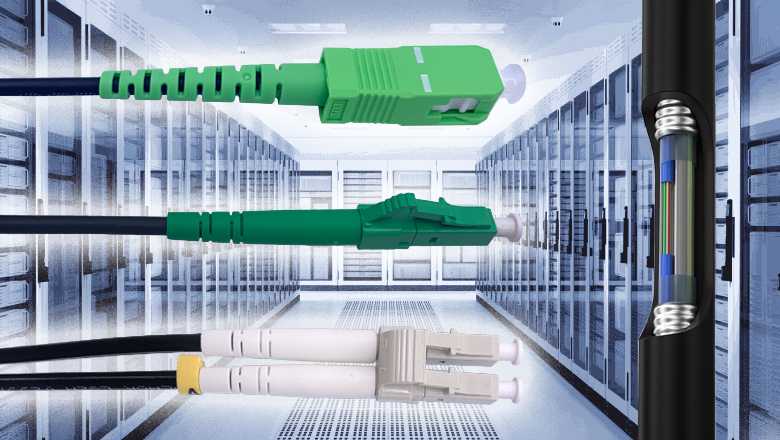

Câble renforcé pour extérieur
Protection supérieure, installation propre, et fiabilité sur le long terme — pour réseaux exigeants.
Sommaire
Catégories Points forts Compatibilité Certifications Paramètres techniques

Catégories de produits

Choisissez votre niveau de protection selon l’environnement : acier blindé (max) ou extérieur standard (robuste & polyvalent).

Câbles Acier Blindé

Pour zones à risques : chocs, torsions, abrasion, passage en conduits agressifs, environnement humide.

Câbles Extérieurs

Solution durable pour installations extérieures : performance stable, protection renforcée et pose simplifiée.

Points forts

Conçu pour durer en extérieur

  • Protection supérieure : résiste aux chocs, torsions et conditions climatiques extrêmes.
  • Transmission fluide : liaison stable, minimisant les perturbations.
  • Longévité exceptionnelle : structure renforcée = moins de remplacements.
  • Conception anti-érosion : pensée pour les environnements agressifs.
Robustesseextérieur
Stabilitésignal
Durée de vieoptimisée

Installation plus simple, chantier plus propre

anti-érosion

Conception anti-érosion Revêtement extérieur traité contre la corrosion, garantissant la durabilité même dans les zones humides ou salines.

Blindage renforcé

Blindage renforcé étanche Protection efficace contre la pluie, la poussière et les conditions extérieures extrêmes.

Ruban réutilisable

Ruban réutilisable : rangement propre, transport facile.

Ruban réutilisable

Haute flexibilité Rayon de courbure minimum de seulement 7,5 mm — idéal pour les installations en angle.

  • Raccordement entre baies de brassage, boîtiers de terminaison ou équipements actifs (OLT, ONU, routeurs optiques).
  • Idéal pour les installations FTTH, réseaux LAN/WAN, centres de données et déploiements sur site nécessitant un câble durable et flexible.
  • Convient aussi bien aux installations fixes qu’aux opérations de maintenance terrain grâce à sa gaine extérieure résistante aux chocs et à l’humidité.

Recommandé pour

  • Passage en conduits / gaines avec risque d’abrasion

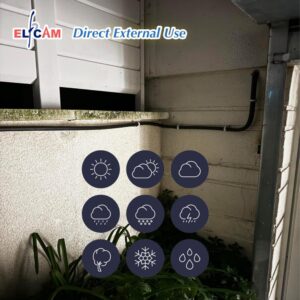

  • Installations murales extérieures, façades, zones exposées
  • Sites humides ou variations de température
  • Zones mécaniquement contraintes (angles, passages répétés)
  • Déploiements temporaires (chantiers, événements, interventions)
  • Réseaux FTTH (pigtail/liaisons), backbone léger
  • Chemins de câble nécessitant un rangement propre après usage
  • Environnements exposés à la corrosion / érosion

Choisir le bon câble

Sélection rapide selon votre environnement et vos contraintes d’installation.

1) Votre priorité : protection mécanique

Choisissez : Câble Acier Blindé
  • Passage en conduits agressifs / abrasion
  • Risque de chocs, torsions, traction
  • Installation extérieure fortement exposée
  • Besoin de durée de vie maximale
Voir Câbles Acier Blindé
Choisissez : Câble Extérieur
  • Usage extérieur standard, pose robuste
  • Chemins de câble maîtrisés / fixations
  • Recherche du meilleur rapport performance/prix
  • Installations polyvalentes
Voir Câbles Extérieurs

2) Votre contrainte : pose & connectique

Angles serrés

Privilégiez un câble flexible (rayon min. 7,5 mm) pour passages en coin.

Chantier propre

Choisissez la version avec ruban réutilisable pour ranger et réutiliser facilement.

Connecteurs

Vérifiez SC/LC & APC/UPC dans la table de compatibilité (ci-dessous).

Conseil pro : si votre câble sera manipulé fréquemment (déploiement temporaire, interventions), privilégiez acier blindé + rangement au ruban pour conserver une gaine intacte plus longtemps.

Matrice de décision (30 secondes)

  • Conduit / abrasion / risques → Câble Acier Blindé
  • Extérieur standard / pose fixe → Câble Extérieur
  • Angles serrés → version flexible (rayon 7,5 mm)
  • Besoin d’un rangement propre → ruban réutilisable
  • FTTH & courbure → fibre G657A2
  • Choix APC/UPC & SC/LC → table de compatibilité

Table de compatibilité (modèles & connecteurs)

Associez rapidement le bon modèle au bon type de fibre et connectique. (Table scrollable)

ProduitSC/APC-SC/APC Acier BlindéSC/APC-SC/UPC Acier BlindéSC/APC-SC/APC StandardSC/APC-SC/UPC StandardLC/APC-LC/APC SimplexLC/APC-SC/APC SimplexLC/UPC-LC/UPC OS2 DuplexLC/UPC-LC/UPC Multimode DuplexLC/UPC-LC/UPC OM3 Duplex
SC/APC-SC/APC Acier Blindé

SC/APC-SC/UPC Acier Blindé

SC/APC-SC/APC Standard

SC/APC-SC/UPC Standard

LC/APC-LC/APC Simplex

LC/APC-SC/APC Simplex

LC/UPC-LC/UPC OS2 Duplex

LC/UPC-LC/UPC Multimode Duplex

LC/UPC-LC/UPC OM3 Duplex

REF1366138531934533113550522145112931
Type de fibre9/125µm G657A29/125µm G657A29/125µm G657A29/125µm G657A29/125µm G657A29/125µm G657A2OS2 9/125µmOM2 50/125µmOM3 50/125µm
Connecteur ASC/APCSC/APCSC/APCSC/APCLC/APCLC/APCLC/UPCLC/UPCLC/UPC
Connecteur BSC/APCSC/UPCSC/APCSC/UPCLC/APCSC/APCLC/UPCLC/UPCLC/UPC
Perte d'Insertion≤0.2dB≤0.2dB≤0.2dB≤0.2dB≤0.2dB≤0.2dB≤0.2dB≤0.3dB≤0.3dB
Perte de Retour≥60dB≥60dB≥60dB≥60dB≥60dB≥60dB≥50dB≥35dB≥35dB
Structure du câbleAcier blindéAcier blindéLSZHLSZHLSZHLSZHLSZH DuplexLSZH DuplexLSZH Duplex
Diamètre extérieur3mm3mm3mm3mm2mm2mm2mm x 4mm2mm x 4mm2mm x 4mm
CouleurNoirNoirNoirNoirVertVertJauneOrangeTurquoise

Certifications & conformité

Matériaux et fabrication conformes aux exigences de sécurité et environnementales.

Paramètres techniques

Données de construction et caractéristiques optiques — utiles pour les appels d’offre, validation et intégration terrain.

Détails de construction du câble

ÉlémentsDescription
Nombre de fibres1F
Type de fibreG657A2
Tight Buffer - MatériauLSZH
CouleurBlanc
Diamètre0.9±0.05mm
Élément de renfort - MatériauFil d’aramide
Gaine interne - MatériauLSZH
CouleurNoir
Diamètre2.9±0.1mm
Gaine externe - MatériauFR LSZH
CouleurNoir

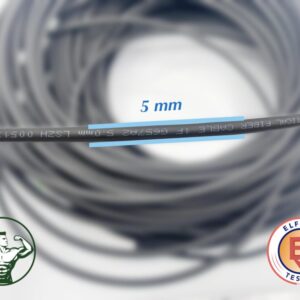

Diamètre5.0±0.2mm
Rayon de courbure minimum (mm) - Statique10D
Rayon de courbure minimum (mm) - Dynamique20D
Charge de traction maximale - Long terme200 N
Charge de traction maximale - Court terme450 N
Charge d’écrasement (N/100mm) - Long terme500
Charge d’écrasement - Court terme1000
Température de stockage / transport (°C)-20 ~ +70
Température de fonctionnement (°C)-20 ~ +70

Caractéristiques de la fibre

CaractéristiquesConditionsValeurs spécifiéesUnité
Atténuation (Câble)1310nm≤0.4dB/km
1550nm≤0.3dB/km
Atténuation vs. longueur d’onde (différence max.)1285–1330nm≤0.03dB/km
1525–1575nm≤0.02dB/km
Longueur d’onde de dispersion nulle1300–1324nm
Pente de dispersion nulle≤0.092ps/nm²·km
PMD (fibre individuelle max.)≤0.2-
Valeur de conception du lien (M=20, Q=0.01%)≤0.1-
Valeur typique0.04-
Longueur d’onde de coupure du câble λ∞≤1260nm
Diamètre de champ modal (MFD)1310nm8.4–9.2μm
1550nm9.8±0.5μm
Indice de réfraction effectif1310nm1.466-
1550nm1.467-
Discontinuités ponctuelles1310nm≤0.05dB
1550nm≤0.05dB
Caractéristiques géométriques
Diamètre de la gaine optique124.8±0.7μm
Non-circularité de la gaine≤0.7%
Diamètre du revêtement245±5μm
Erreur de concentricité revêtement-gaine≤12.0μm
Non-circularité du revêtement≤6.0%
Erreur de concentricité cœur-gaine≤0.5μm
Rayon de courbure (Curl)≥4m

FAQ — Câbles renforcés pour extérieur

Réponses rapides aux questions les plus fréquentes (choix, installation, performances).

1Quelle différence entre “Acier blindé” et “Câble extérieur” ?
Le câble acier blindé est conçu pour une protection mécanique maximale (abrasion, chocs, torsions, contraintes fortes). Le câble extérieur est une solution robuste et polyvalente pour les installations extérieures standard, avec un excellent équilibre entre protection, flexibilité et coût.
2Comment choisir APC ou UPC ?
APC (vert) est recommandé lorsque l’on veut réduire au maximum les réflexions (réseaux sensibles, longues liaisons, FTTH). UPC (bleu) est courant pour des liaisons standards. Important : ne mélangez pas APC et UPC sur le même raccordement. Utilisez la table de compatibilité pour confirmer votre modèle.
3Le câble est-il adapté aux angles serrés et au passage en coin ?
Oui. La conception privilégie la flexibilité et un passage propre, avec un rayon minimum annoncé pouvant descendre à 7,5 mm selon la version et la pose. Pour les angles très serrés, évitez les tractions inutiles et fixez le câble pour conserver la performance sur le long terme.
4Pourquoi la fibre G657A2 est importante pour ces câbles ?
La fibre G657A2 est optimisée pour la résistance à la courbure, idéale pour FTTH et les parcours nécessitant des passages en angles ou des chemins contraints, tout en conservant une atténuation stable.
5Les performances optiques sont-elles adaptées aux installations longues ?
Oui. La gamme vise une transmission stable avec une faible perte d’insertion (ex : ≤0,2 dB selon les versions) et une perte de retour élevée (ex : ≥60 dB pour certaines versions APC). Pour le choix exact, reportez-vous au tableau (connectique, type de fibre, OS2/OM2/OM3).
6À quoi sert le “ruban réutilisable” et quand le privilégier ?
Le ruban réutilisable permet de ranger proprement le câble après intervention, d’éviter les nœuds et de protéger la gaine pendant le transport. Il est particulièrement utile pour les déploiements temporaires (chantiers, événements, interventions terrain) ou pour du matériel partagé.

Résumé — ce que vous gagnez

Résistance

Blindage & structure renforcée pour environnements difficiles.

Stabilité

Perte d’insertion faible et performances optiques constantes.

Installation

Flexibilité, séparation facile, rangement propre grâce au ruban.
