Racks & Baies 19″ • IP20 • CE & RoHS • Production ISO

Baies & équipements de rack — une base propre pour votre réseau.

Elfcam propose une gamme complète de solutions d’infrastructure réseau, couvrant les armoires informatiques, les unités de distribution d’alimentation (PDU) ainsi que les systèmes de câblage haute densité. L’ensemble des produits est strictement conforme aux systèmes de management ISO et répond aux principales normes et certifications internationales telles que CE, RoHS et 3C.,

Voir les catégories Paramètres techniques
Charge jusqu’à 1000 kg Acier laminé à froid PDU 16A / 3m 10GbE prêt Cat6A

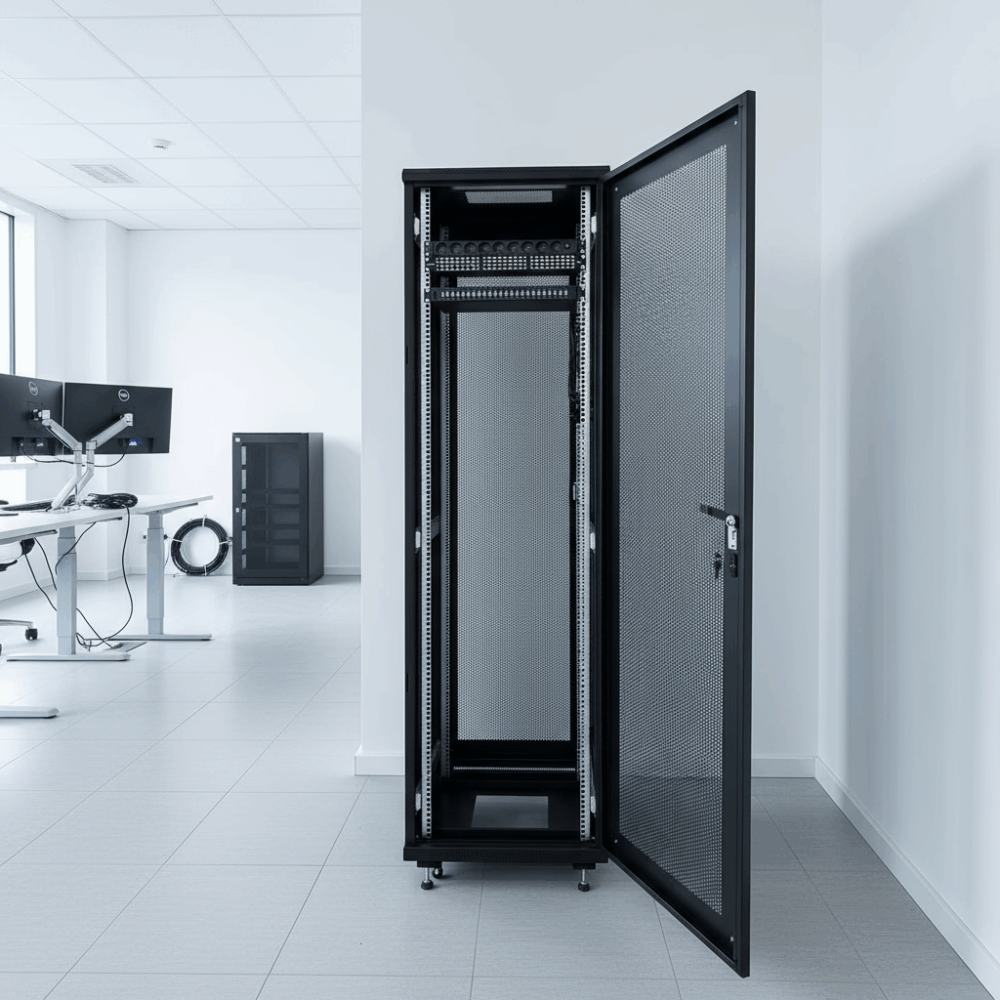

Baie rack de sol 42U
Du mur au data-center : baies murales 4U–18U et armoire 42U, avec PDU, panneaux de brassage et étagères 19″.
Sommaire
Catégories Usages Relations Paramètres Catalogue

Catégories produits

4 niveaux, comme une chaîne logique : Enclosure → Power → Connectivity → Accessories.

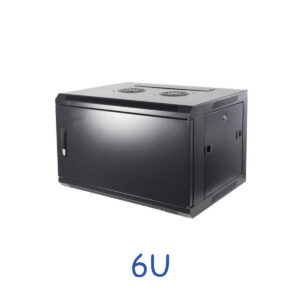

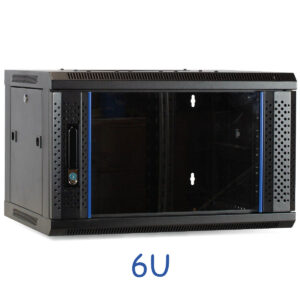

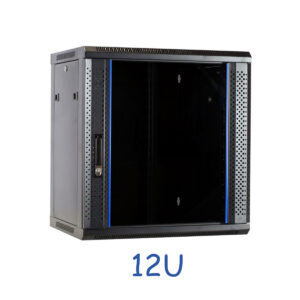

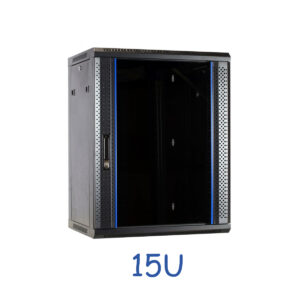

1) Infrastructure (Enclosure) — baies murales & armoires de sol

Protection physique, ventilation et organisation. Du local technique au data-center.

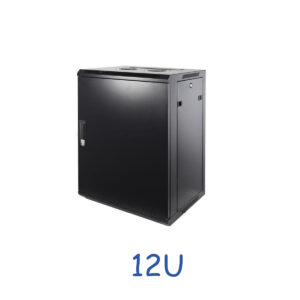

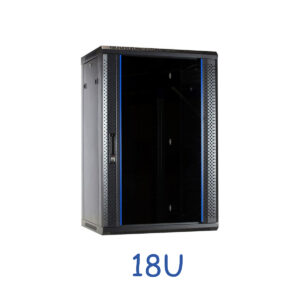

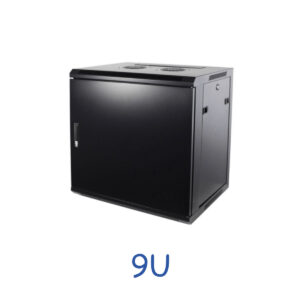

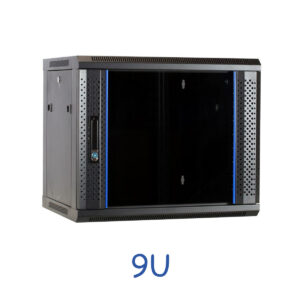

Baie murale Armoire de sol
  • Hauteur & format : mural 4U à 18U • sol 42U (jusqu’à 800 mm).
  • Charge statique : mural 100–120 kg • sol jusqu’à 1000 kg.
  • Protection : IP20 • CE & RoHS • production ISO9001/14001/45001.

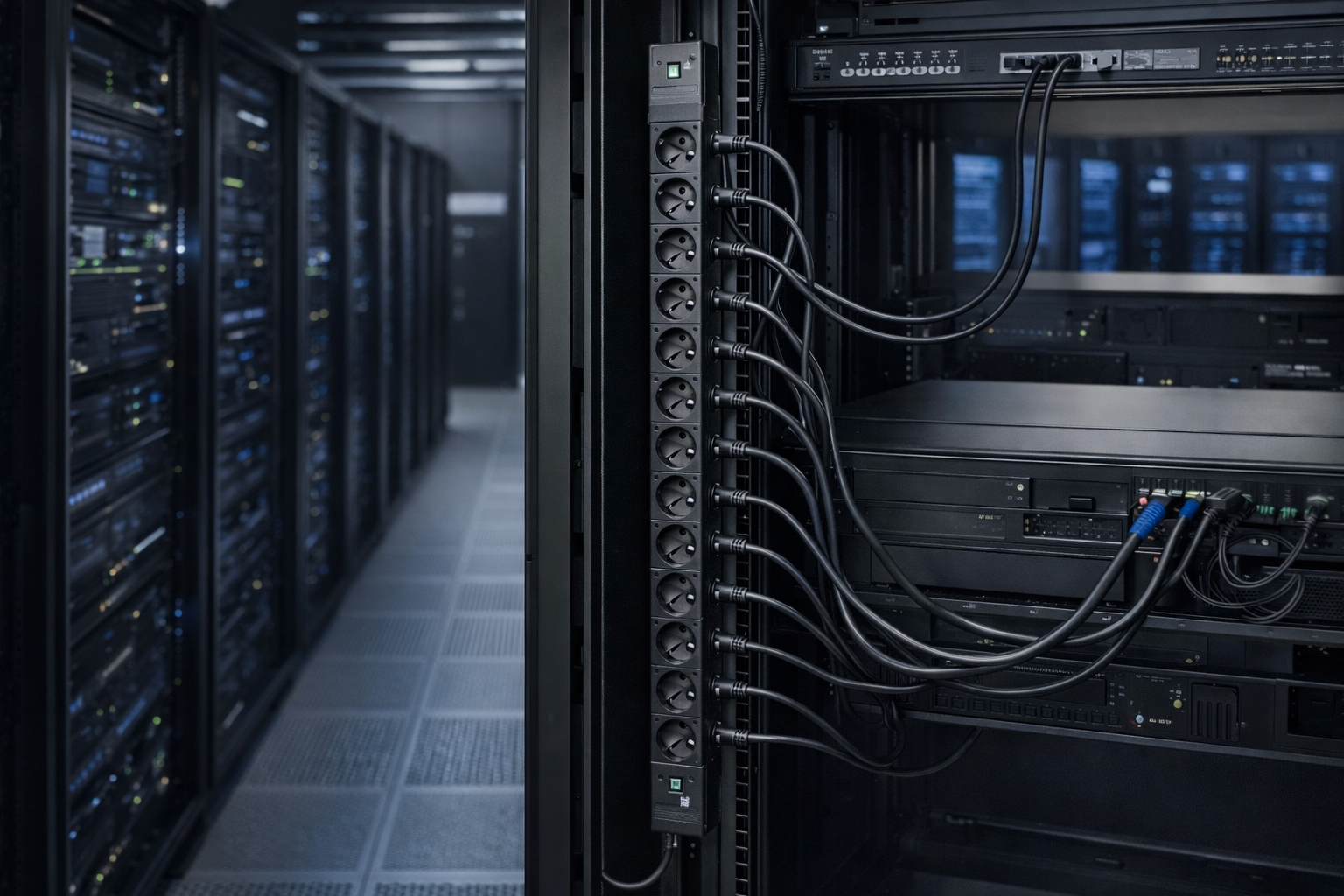

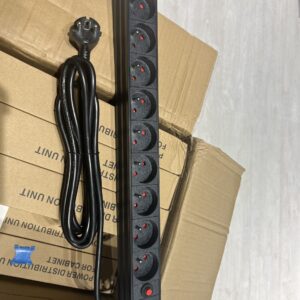

2) Power — PDU pour distribution d’énergie fiable

Alimentation organisée, installation propre, maintenance simplifiée (A/B si besoin).

PDU aux bureaux
Baie rack de sol 42U

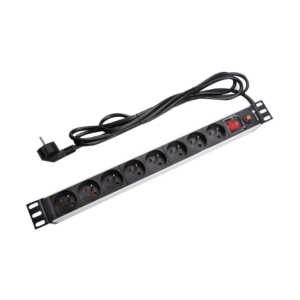

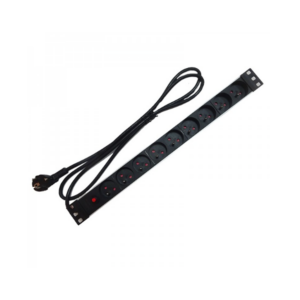

  • 16A max • câble 3 m ZA-RVV (3×1,5 mm²) • IP2X.
  • Sécurité : R ≥ 10MΩ • tenue 2500V/50Hz • >5000 insertions.

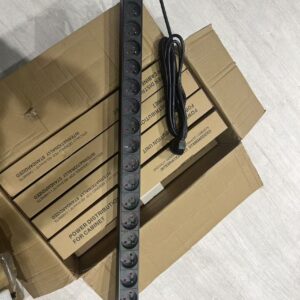

  • Format : 1U horizontal / vertical 18 prises • aluminium ≥1,5 mm.

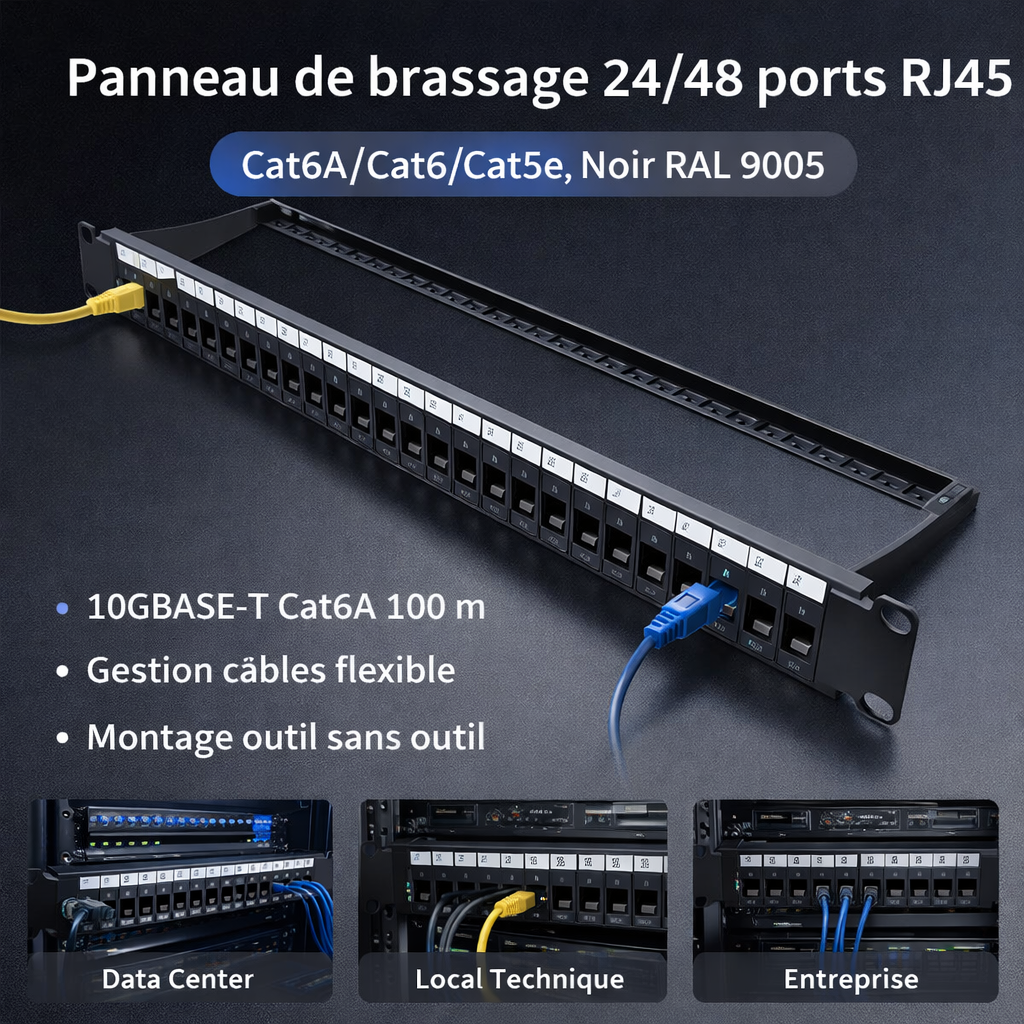

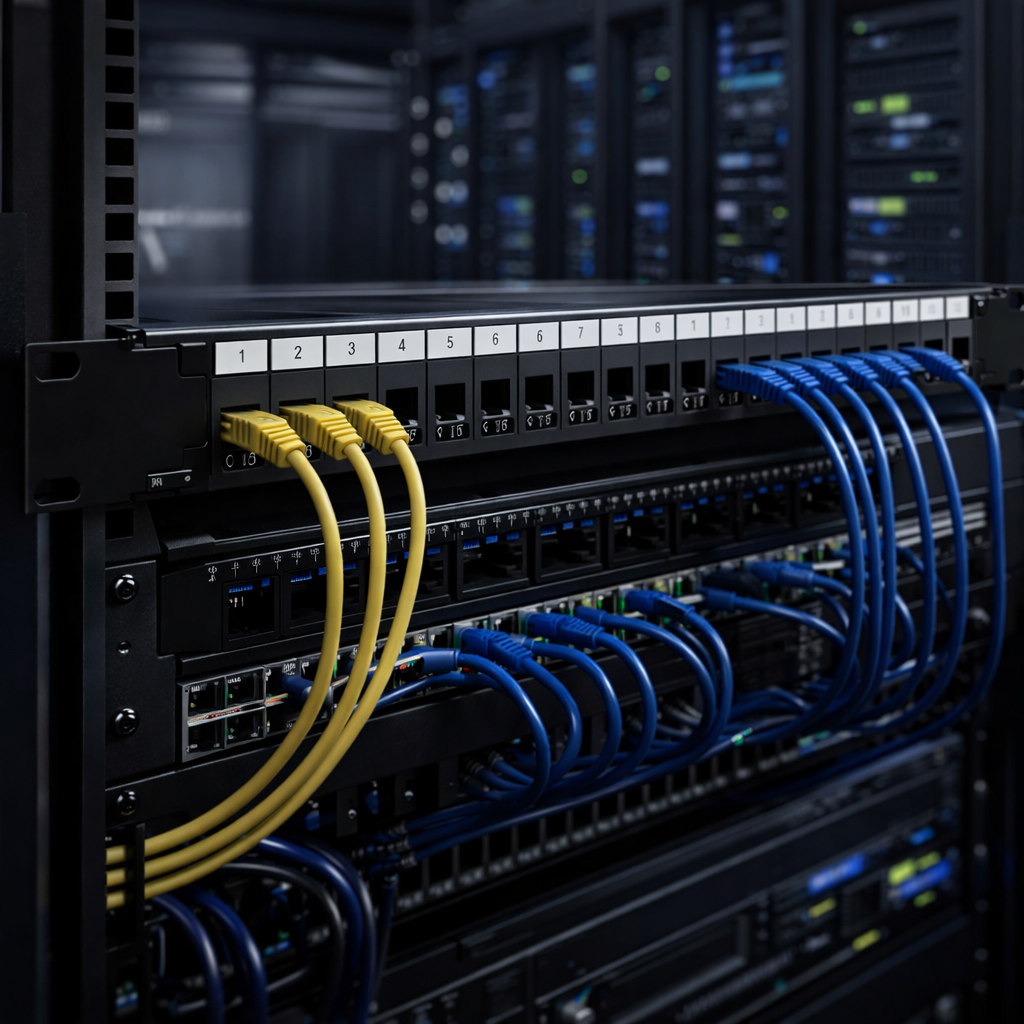

3) Connectivity — panneaux de brassage haute densité

Gestion RJ45 structurée (MDA/HDA), prêt pour 10GbE et évolutif Cat5e/6/6A.

PDU aux bureaux
PDU aux bureaux
  • 1U/2U • 12/24/48 ports • acier ≥1,2 mm.
  • Performance : Cat6A 10GBASE-T (100 m) • conformité ISO/IEC 11801 & TIA/EIA568C.
  • Durabilité : ≥750 insertions • punching ≥250 • isolation jusqu’à 3000V AC (selon modèle).

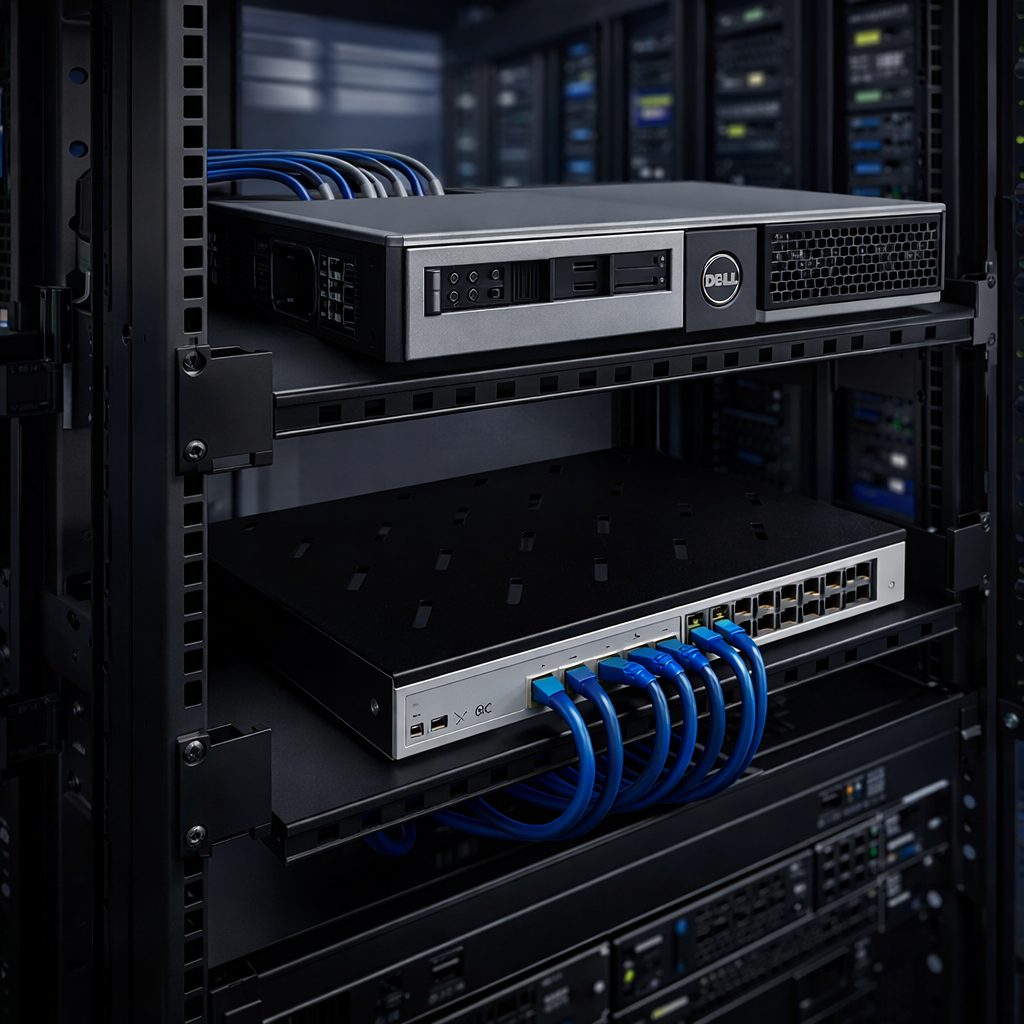

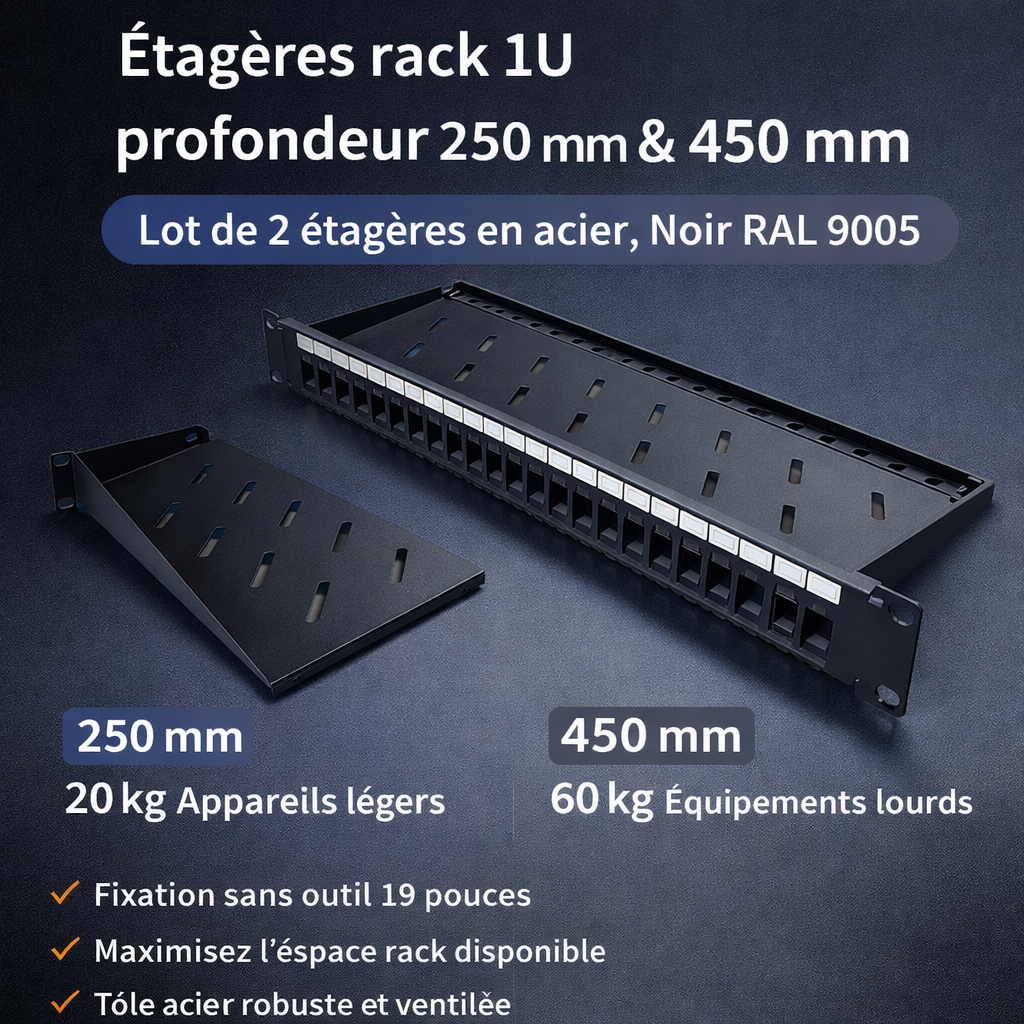

4) Accessories — étagères 19″ pour équipements non rackables

Support propre et stable pour routeurs, petits switchs, box et terminaux.

PDU aux bureaux
PDU aux bureaux
  • 1U • 19″ • profondeur 250 mm (20 kg) ou 450 mm (60 kg).
  • Pack : set adapté aux profondeurs de baie • installation simple.
  • Conformité : intégré au système CE / RoHS du rack.

Configurer votre baie — achat direct ou fabrication sur mesure

Sélectionnez vos besoins. Si une configuration correspond à nos références standards, nous affichons les produits disponibles. Sinon, vous pouvez envoyer une demande de fabrication sur mesure (options limitées aux menus ci-dessous).

Astuce : la baie de sol standard est en général en 42U.
Note : si votre sélection sort des références standards, la demande partira vers [email protected].

Résultat

Standard → produits affichés. Sur mesure → email pré-rempli.

Usages typiques

Le bon choix dépend surtout de la charge, de l’accès maintenance et du niveau de densité réseau.

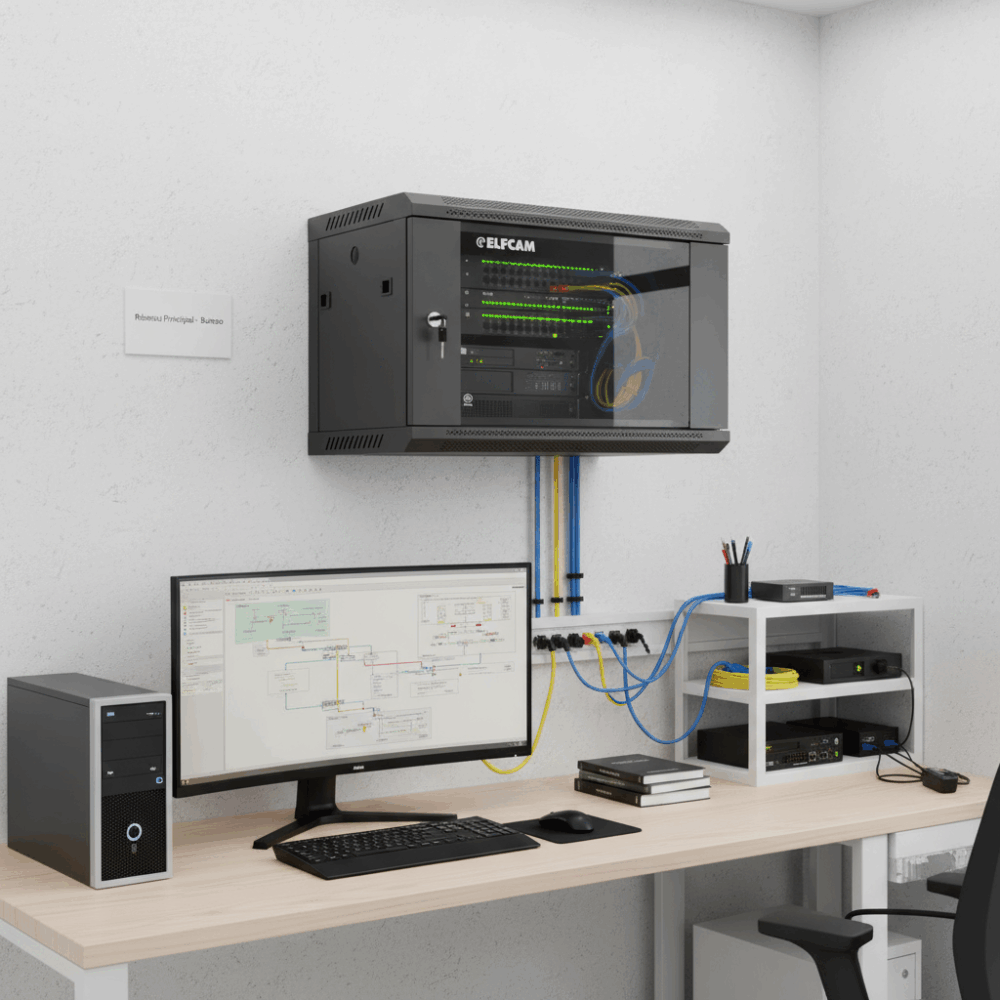

Local technique / GTB / domotique

Baie murale + patch panel + PDU horizontal : propre, compact, accessible.

Recommandé : 4U–12U
  • Immeubles / maisons connectées
  • Contrôle d’accès, caméras, interphonie
  • Switch PoE + routeur + NVR

Salle réseau PME / baie d’étage

Baie murale 9U–18U + panneaux 24/48 ports : densité RJ45 et gestion de câbles.

Recommandé : 12U–18U
  • Bureaux, ateliers, petites salles réseau
  • Racks pour switches / firewalls
  • Organisation MDA/HDA

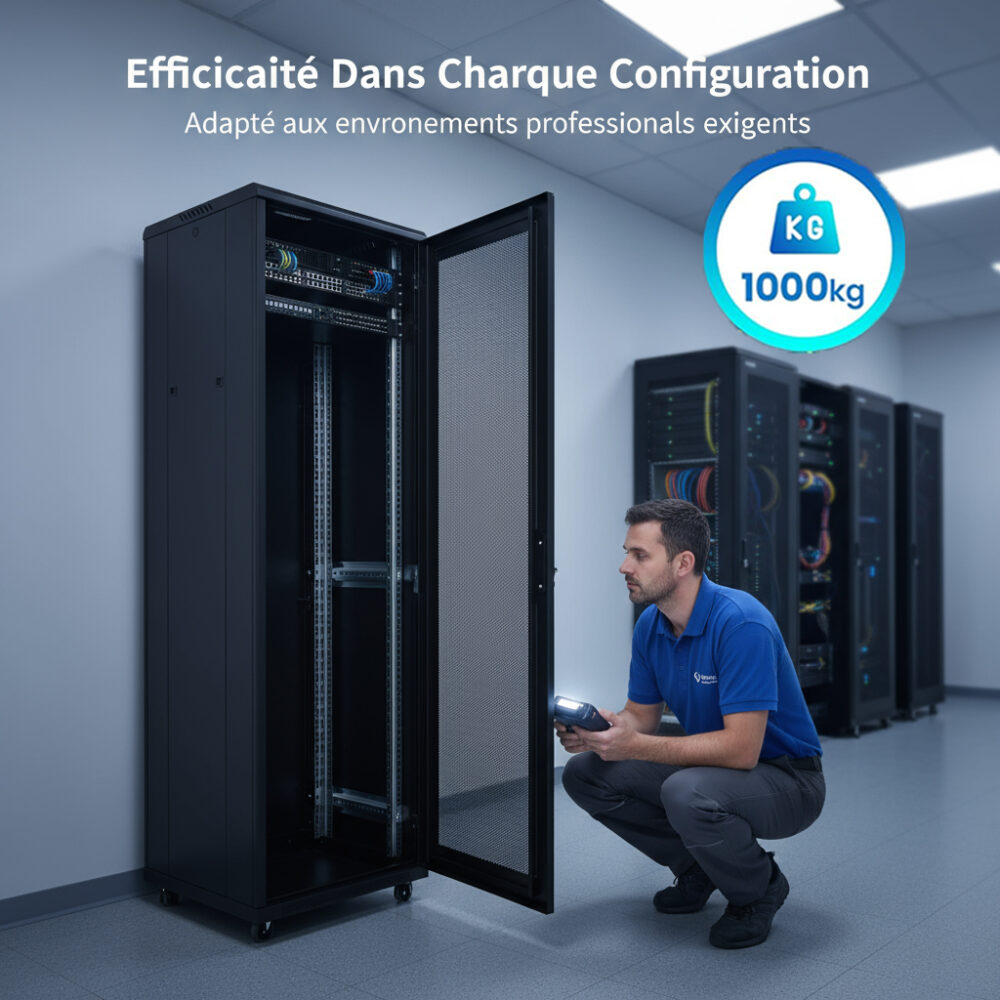

Data-center / serveur & haute charge

Armoire 42U grillagée, charge 1000 kg, ventilation et maintenance avant/arrière.

Recommandé : 42U
  • Serveurs, storage, UPS, équipements lourds
  • Flux d’air optimisé (portes grillagées)
  • Montage au sol + jumelage de baies

Relations : construire une baie complète

Une baie réussie = structure + énergie + connectivité + support. Les pièces se complètent.

NiveauRôleParamètres décisifsProduits (Ref)
EnclosureProtection & ventilationU / dimensions / charge / accès maintenance / IP2030012, 30010, 30008, 30006, 30003, 30001, 29994, 29992, 29990, 29986, 28419
PowerDistribution électrique16A • 1U horizontal vs vertical • indicateur • sécurité29308, 29306, 29249
ConnectivityBrassage & densité24/48 ports • Cat6A 10GbE • gestion câbles29312, 29239
AccessoriesSupport équipements250/450 mm • 20/60 kg • 1U29321

Paramètres techniques (lecture pro)

Les chiffres qui comptent vraiment : charge, épaisseur, sécurité électrique, densité réseau et conformité.

1) Infrastructure (Enclosure)

  • Formats : mural 4U–18U (600×450, profondeur 300–600 mm) • sol 42U (jusqu’à 800 mm).
  • Épaisseur : murale montants 1,5 mm / autres 0,8 mm • sol montants 2,0 mm / autres 1,0 mm.
  • Charge statique : 100–120 kg (murale) • 1000 kg (sol).
  • Protection : IP20 • acier laminé à froid (sol) • traitement de surface niveau BS6497.
  • Certifications : ISO9001/14001/45001 • CE • RoHS • rapports tiers (CMA/CNAL).

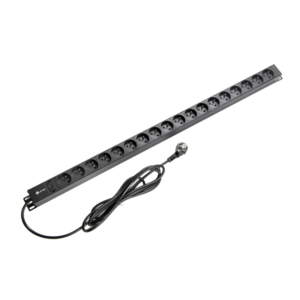

2) Power (PDU)

  • Config : 1U horizontal / vertical 18 prises • aluminium ≥1,5 mm • espacement ≥8 mm.
  • Entrée : 16A max • câble ZA-RVV (3×1,5 mm²) • 3 m.
  • Sécurité : Riso ≥10MΩ • tenue 2500V/50Hz • IP2X.
  • Durée de vie : >5000 insertions sous tension • 8+ ans (design).
  • Composants : parties clés certifiées 3C • LED / interrupteur selon modèle.

3) Connectivity (Patch panels)

  • Densité : 1U/2U • 12/24/48 ports • acier ≥1,2 mm.
  • Performance : Cat6A support 10GBASE-T (100 m).
  • Durabilité : insertions ≥750 • punching ≥250.
  • Isolation : ≥500MΩ / 1000MΩ • tenue ≥1000V à 3000V AC (selon modèle).
  • Standards : ISO/IEC 11801 • TIA/EIA568C • TIA-942 Tier IV.

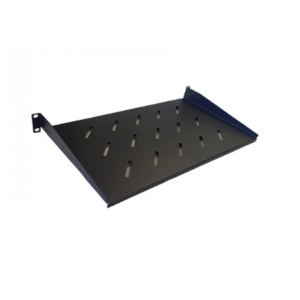

4) Accessories (Étagères 19″)

  • Format : 1U • largeur 19″ • profondeur 250 mm ou 450 mm.
  • Charge : 20 kg (250 mm) • 60 kg (450 mm).
  • Usage : routeurs, petits switchs, terminaux non rackables.
  • Pack : combinaison 2 profondeurs pour s’adapter aux baies.
  • Conformité : dans l’écosystème CE/RoHS de la baie.

Catalogue (tous produits)

Affichage complet : baies, armoire 42U, PDU, panneaux de brassage, étagères.
