Fibre monomode vs multimode : différences, physique et guide de choix
Sommaire
Vous devez câbler un datacenter, un réseau FTTH ou un backbone d'entreprise — et vous hésitez entre fibre monomode et multimode. Ce n'est pas qu'une question de couleur de gaine : les deux technologies reposent sur des principes physiques différents, impliquent des équipements actifs incompatibles, et couvrent des cas d'usage bien distincts. Ce guide explique les mécanismes de propagation, les standards actuels et comment choisir sans se tromper.
Qu'est-ce qu'un mode de propagation ?
Dans une fibre optique, la lumière se propage par réflexion totale interne : un cœur en silice à indice de réfraction élevé est entouré d'une gaine à indice plus faible. La différence d'indice confine la lumière dans le cœur.

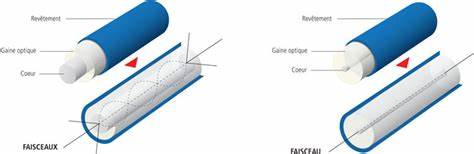

Un mode correspond à un chemin de propagation distinct à l'intérieur du cœur. La lumière peut emprunter ce chemin selon des angles différents — chaque angle définit un mode. Le nombre de modes guidés dépend du diamètre du cœur et de la différence d'indice entre cœur et gaine, caractérisée par le paramètre V (nombre V ou fréquence normalisée) :
V = (π · d · NA) / λ — avec d = diamètre du cœur, NA = ouverture numérique, λ = longueur d'onde. Si V < 2,405, la fibre est monomode.
En fibre multimode, le grand diamètre du cœur (50 ou 62,5 µm) permet à plusieurs centaines de modes de se propager simultanément. Ces modes n'arrivent pas tous en même temps en bout de fibre — c'est la dispersion modale, qui élargit les impulsions lumineuses et limite le débit-distance.
En fibre monomode, le cœur très étroit (9 µm) ne guide qu'un seul mode. Il n'y a pas de dispersion modale. La seule limitation est la dispersion chromatique (les différentes longueurs d'onde parcourent la fibre à des vitesses légèrement différentes), qui reste gérable sur des centaines de kilomètres avec une compensation appropriée.
Fibre monomode : caractéristiques et standards
La fibre monomode utilise un cœur de 9 µm de diamètre (gaine externe 125 µm). Elle est définie par plusieurs standards ITU-T selon l'application :
- G.652D (OS2) : standard FTTH et télécoms. Atténuation ≤ 0,4 dB/km à 1310 nm, ≤ 0,3 dB/km à 1550 nm. Bande passante illimitée sur des milliers de km.
- G.657A1 / A2 : fibre "bend-insensitive" pour installation en immeuble. Rayon de courbure minimal 10 mm (A1) ou 7,5 mm (A2). Compatible G.652D.
- G.657B3 : fibre ultra-flexible pour câbles de raccordement à l'abonné. Rayon de courbure minimal 5 mm. Utilisée dans les câbles transparents et les jarretières décoratives.
La source lumineuse est systématiquement un laser (diode laser Fabry-Perot ou DFB) émettant à 1310 nm (transmission courte distance / bidirectionnel GPON montant) ou 1550 nm (longue distance, DWDM). Le laser émet un faisceau très collimaté adapté au petit cœur de 9 µm.
La gaine de protection est généralement jaune (OS2 extérieur/intérieur), bien que certaines jarretières monomode soient disponibles en blanc, bleu foncé ou rouge selon la longueur d'onde ou l'usage.
Jarretières monomode OS2 Elfcam
- SC/APC–SC/APC OS2 simplex — standard FTTH résidentiel (Orange, SFR, Bouygues, Free)
- SC/APC–SC/APC blindé acier — installation en milieu à risque mécanique
- LC/UPC–LC/UPC OS2 duplex — baies réseau, switches optiques
Fibre multimode : OM1, OM2, OM3, OM4, OM5
La fibre multimode existe en plusieurs générations, définies par la norme ISO/IEC 11801 et ANSI/TIA-568 :
- OM1 : cœur 62,5 µm, bande passante modale 200 MHz·km à 850 nm. Gaine orange. Obsolète — 1 Gbit/s sur 275 m max.
- OM2 : cœur 50 µm, bande passante 500 MHz·km. Gaine orange. Limitée — 10 Gbit/s sur 82 m seulement.
- OM3 : cœur 50 µm, bande passante ≥ 2 000 MHz·km (VCSEL-optimized). Gaine bleu clair / aqua. Standard datacenter — 10 Gbit/s sur 300 m, 40 Gbit/s sur 100 m.
- OM4 : cœur 50 µm, bande passante ≥ 4 700 MHz·km. Gaine violet / magenta. 10 Gbit/s sur 400 m, 100 Gbit/s sur 150 m (MPO).
- OM5 : cœur 50 µm, conçu pour SWDM (Short Wavelength Division Multiplexing) sur 4 longueurs d'onde. Gaine vert citron. 400 Gbit/s sur 150 m via SWDM4.
La source lumineuse pour les fibres multimode OM3/OM4 est systématiquement un VCSEL (Vertical-Cavity Surface-Emitting Laser) à 850 nm. Les VCSELs sont moins coûteux que les lasers DFB monomode, ce qui explique le moindre coût des émetteurs-récepteurs multimode pour les courtes distances.
OM3 ou OM4 pour un nouveau datacenter ?
Si vous déployez aujourd'hui un réseau de datacenter, optez directement pour OM4. Le surcoût par rapport à l'OM3 est marginal, mais l'OM4 vous permet d'atteindre 100 Gbit/s sur 150 m avec un câble MPO-12 existant. Évitez l'OM1 et l'OM2 : ils ne supportent pas les débits 10G/25G à des distances utiles.
Tableau comparatif monomode vs multimode
| Critère | Monomode (SM / OS2) | Multimode OM3 | Multimode OM4 |
|---|---|---|---|
| Diamètre cœur | 9 µm | 50 µm | 50 µm |
| Gaine externe | 125 µm | 125 µm | 125 µm |
| Source lumineuse | Laser DFB / Fabry-Perot | VCSEL 850 nm | VCSEL 850 nm |
| Longueur d'onde | 1310 nm / 1550 nm | 850 nm / 1300 nm | 850 nm / 1300 nm |
| Atténuation typique | 0,35 dB/km à 1310 nm | 3,5 dB/km à 850 nm | 3,5 dB/km à 850 nm |
| Distance max 1 Gbit/s | > 100 km | 1 000 m | 1 000 m |
| Distance max 10 Gbit/s | > 40 km (LR) | 300 m | 400 m |
| Distance max 100 Gbit/s | 10–40 km | 100 m (MPO) | 150 m (MPO) |
| Couleur gaine | Jaune (OS2) | Bleu clair / Aqua | Violet / Magenta |
| Coût câble | Faible | Faible à modéré | Modéré |
| Coût module SFP/SFP+ | Plus élevé (laser précis) | Moins élevé (VCSEL) | Moins élevé (VCSEL) |
| Application principale | FTTH, télécoms, campus longue distance | Datacenter, SAN, 10G backbone bâtiment | Datacenter haute densité, 40/100G |
| Standard normatif | ITU G.652D / G.657 | ISO 11801 OM3 / TIA-568 | ISO 11801 OM4 / TIA-568 |
Connecteurs et codes couleur
La couleur du connecteur permet d'identifier le type de fibre et le type de polissage :
- SC/APC vert : monomode, polissage à 8° (angle). Connecteur standard PTO FTTH en France. Perte de retour ≥ 65 dB.
- SC/UPC bleu : monomode, polissage plat. Utilisé dans les équipements actifs (SFP, OLT). Perte de retour ≥ 50 dB.
- LC/UPC bleu : monomode ou multimode selon la fibre associée. Format compact, standard datacenter et switches SFP.
- LC/APC vert : monomode, angle 8°. Utilisé dans certains équipements télécoms et câbles de distribution FTTH.
- Connecteurs beige/crème : multimode OM1 (62,5 µm) — obsolètes.

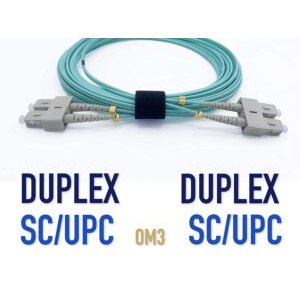

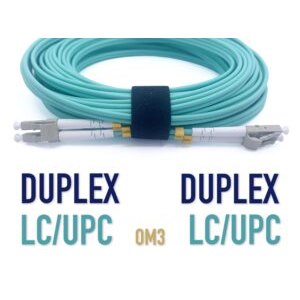

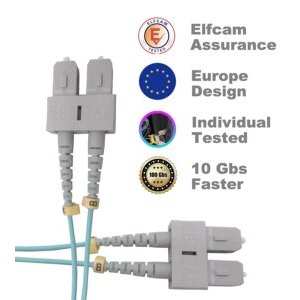

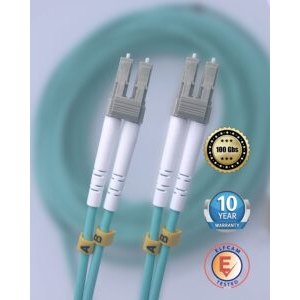

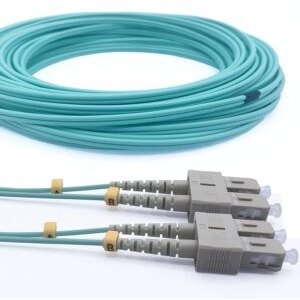

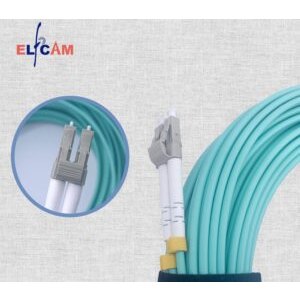

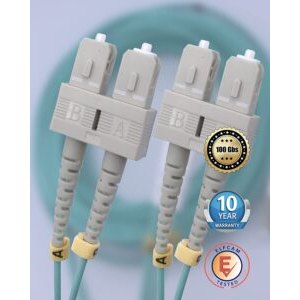

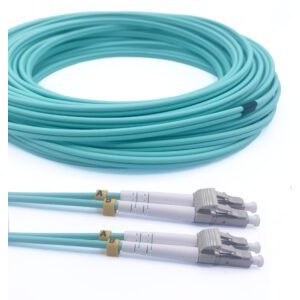

- Connecteurs bleu clair / aqua : multimode OM3 en format LC.
Ne pas mélanger monomode et multimode
Un câble monomode branché sur un émetteur multimode (ou inversement) génère des pertes d'insertion majeures (souvent 10–20 dB) et peut rendre la liaison totalement non fonctionnelle. Les diamètres de cœur incompatibles (9 µm vs 50 µm) empêchent un couplage optique efficace. Vérifiez toujours la cohérence fibre/module avant l'installation.
Modules SFP et compatibilité
Le choix fibre et module SFP sont indissociables. Les modules SFP/SFP+ sont déclinés selon le type de fibre :
- SFP+ SR (Short Range) : multimode OM3/OM4, 850 nm VCSEL, LC/UPC, 10 Gbit/s sur 300/400 m — ex. ref 477, 2583
- SFP+ LR (Long Range) : monomode OS2, 1310 nm laser, LC/UPC, 10 Gbit/s sur 10 km
- SFP 1.25G SM : monomode OS2, SC/UPC, 1310 nm, 1 Gbit/s sur 10–20 km — ex. ref 6603
- SFP 1.25G MM : multimode, LC/UPC, 850 nm, 1 Gbit/s sur 550 m — ex. ref 6598
- GPON SFP OLT : monomode SC/UPC, TX 1490 nm / RX 1310 nm, spécifique réseau PON — ex. ref 6618, 6631
La plupart des switches et routeurs modernes acceptent les deux types de modules dans leurs ports SFP. Vérifiez les spécifications de votre équipement actif pour confirmer la compatibilité DDM (Digital Diagnostic Monitoring) et la liste des modules homologués.
Guide de choix selon l'application
Choisissez la fibre monomode OS2 si :
- Raccordement FTTH / FTTP (abonné ↔ PTO ↔ box)
- Liaison inter-bâtiments sur campus (distance > 550 m)
- Backbone WAN ou métro (plusieurs kilomètres)
- Réseau télécoms, transport DWDM/CWDM
- Infrastructure PON (GPON, XGS-PON, EPON)
- Liaison industrielle en environnement perturbé (immunité totale aux interférences)
Choisissez la fibre multimode OM3 ou OM4 si :
- Câblage horizontal en datacenter (serveurs ↔ ToR switch, < 100 m)
- SAN (Storage Area Network) fibre channel
- Backbone vertical d'immeuble sur courte distance (< 300 m)
- Budget serré sur de nombreuses liaisons courtes (modules VCSEL moins coûteux)
- Connexions haute densité avec câbles MPO-12/24 (40G, 100G en baie)
Le cas des campus d'entreprise
Pour un campus avec des bâtiments espacés de moins de 300 m, l'OM4 peut suffire en 10G. Au-delà de 300 m ou pour des liaisons à 25/100 Gbit/s sur câble duplex, basculez sur la fibre monomode OS2 + modules SFP LR. L'écart de coût module (SM vs MM) est compensé dès le premier remplacement d'équipement actif si les distances dépassent les limites multimode.
1Peut-on mélanger fibre monomode et multimode sur la même liaison ?
Non. Les fibres monomode (9 µm) et multimode (50/62,5 µm) ont des diamètres de cœur incompatibles. Brancher un câble monomode sur un module multimode — ou l'inverse — génère des pertes d'insertion de 10 à 20 dB, rendant la liaison généralement non fonctionnelle. Toute liaison doit être homogène : même type de fibre du module A au module B, avec des connecteurs de même polissage (UPC ou APC).
2La fibre monomode est-elle toujours meilleure que la multimode ?
Non — c'est une question d'adéquation usage/distance/budget. La fibre monomode excelle sur les longues distances (kilomètres à milliers de km) et les hauts débits. Mais pour des liaisons datacenter courtes (< 300 m), les modules multimode VCSEL sont significativement moins coûteux que les modules monomode laser équivalents. En 10 Gbit/s sur 50 m, un module SFP+ SR (OM3) coûte 2 à 3× moins qu'un SFP+ LR (OS2).
3Comment identifier une fibre monomode ou multimode à l'œil nu ?
Par la couleur de la gaine : jaune = monomode OS2 ; aqua/bleu clair = multimode OM3 ; violet/magenta = multimode OM4 ; orange = multimode OM1/OM2 (obsolètes) ; vert citron = OM5. La couleur du connecteur aussi aide : SC/APC vert = toujours monomode avec polissage angulaire. En cas de doute, une mesure d'atténuation à 850 nm puis à 1310 nm permet de distinguer : une fibre multimode présente une atténuation normale à 850 nm, mais excessive à 1310 nm si injectée avec une source monomode.
4Quelle fibre utiliser pour une installation FTTH à la maison ?
Systématiquement de la fibre monomode OS2 avec connecteur SC/APC (biseau vert à 8°). C'est le standard de toutes les PTOs résidentielles en France (Orange, SFR, Bouygues, Free). La jarretière entre la PTO et votre box doit être de type SC/APC–SC/APC OS2 simplex. Une fibre multimode ne fonctionnerait pas avec l'OLT GPON de l'opérateur qui utilise des lasers monomode 1490/1310 nm.
5Quel est le rayon de courbure minimum d'une fibre monomode ?
Cela dépend du standard G.657 : G.652D standard : rayon min 30 mm (en fonctionnement), 15 mm (installation). G.657A1 : 10 mm. G.657A2 : 7,5 mm. G.657B3 (câbles transparents, décoratifs) : 5 mm. La fibre multimode OM3/OM4 supporte des rayons de courbure similaires à G.657A1, soit environ 10 mm. En dessous du rayon minimal, les pertes par courbure augmentent exponentiellement et la liaison peut devenir non conforme.
6Peut-on utiliser un câble OM4 pour remplacer un OM3 existant ?
Oui, l'OM4 est rétrocompatible avec l'OM3. Les deux utilisent un cœur 50 µm, une gaine 125 µm, et les mêmes connecteurs LC/UPC ou SC/UPC. Un module SFP+ SR conçu pour OM3 fonctionnera sur un câble OM4 — avec de meilleures marges de bruit. L'inverse (OM3 sur une liaison OM4 dimensionnée) est possible à condition de rester dans les limites de distance de l'OM3.
7Quelle longueur d'onde utilise un module SFP monomode ?
Les modules SFP monomode utilisent principalement 1310 nm (transmission courte à moyenne distance, jusqu'à 40 km) et 1550 nm (longue distance, jusqu'à 120 km, ou systèmes DWDM/CWDM). Les modules BiDi (bidirectionnels sur une seule fibre) utilisent deux longueurs d'onde distinctes : par exemple TX 1310 nm / RX 1550 nm dans un sens, TX 1550 nm / RX 1310 nm dans l'autre. Les modules GPON OLT utilisent TX 1490 nm / RX 1310 nm.
8Quels délais de livraison pour les câbles et modules fibre Elfcam ?
Les jarretières monomode OS2, les câbles multimode OM3/OM4 et les modules SFP/SFP+ Elfcam sont disponibles en stock France avec expédition sous 24h ouvrées. Les commandes passées avant 14h00 sont généralement expédiées le jour même. Pour les projets de câblage structuré avec grandes quantités, des devis sur mesure sont disponibles avec délais de livraison garantis.
