Qu'est-ce qu'une jarretière optique ? Composants, types et choix
Sommaire
Une jarretière optique — aussi appelée câble de raccordement optique, patch cable fibre ou cordon optique — est un câble court pré-terminé de connecteurs aux deux extrémités. Elle relie des équipements fibre optique entre eux : switch ↔ tiroir optique, PTO ↔ box Internet, module SFP ↔ patch panel.
Choisir la bonne jarretière implique quatre décisions : type de connecteur, type de fibre (monomode ou multimode), simplex ou duplex, et type de gaine. Ce guide explique chaque critère avec des exemples concrets.
Qu'est-ce qu'une jarretière optique ?
Dans un réseau fibre, les équipements (switches, modules SFP, OLT, ONT, PTO) communiquent via des câbles. La jarretière optique est le câble court (0,5 m à 30 m typiquement) qui assure la connexion finale entre deux équipements ou entre un équipement et un panneau de brassage.
Elle se distingue des :
- Câbles de distribution — longs câbles multibrins tirés dans les chemins de câble (100-500 m)
- Câbles sous-marins — transocéaniques, armés, plusieurs centaines de fibres
- Pigtails — une seule extrémité connectorisée, l'autre nue pour épissure
La jarretière est le maillon qui transforme une infrastructure fibre "brute" en réseau utilisable. Sans jarretières, impossible de brancher les équipements actifs sur les panneaux de brassage.
Les 4 composants d'une jarretière
| Composant | Rôle | Matériaux courants |
|---|---|---|
| Fibres optiques | Transportent le signal lumineux (Tx + Rx en duplex) | Silice dopée (cœur 9 µm monomode ou 50 µm multimode) |
| Connecteurs | Fixés aux extrémités, permettent le raccordement | Céramique zircone (férule), plastique (boîtier) |
| Gaine extérieure | Protection mécanique et contre l'humidité | PVC, LSZH, polyuréthane, acier (blindée) |
| Renfort aramide | Résistance à la traction (Kevlar) | Fibres aramide haute résistance |
Les jarretières Elfcam utilisent toutes des férules zircone céramique (pertes < 0,2 dB, durée de vie > 500 cycles) et du renfort Kevlar aramide pour résister à la traction. La fibre interne est en G.657.B3 (bend-insensitive) pour les monomodes.
Types de connecteurs : SC, LC, FC, ST
Le connecteur définit la compatibilité mécanique avec les équipements. Quatre standards dominent :
| Connecteur | Diamètre férule | Couleur APC | Application typique |
|---|---|---|---|
| SC | 2,5 mm | Vert | PTO FTTH, opérateurs, équipements grand public |
| LC | 1,25 mm | Vert | Datacenter, switches, modules SFP/SFP+/SFP28 |
| FC | 2,5 mm | N/A (industriel) | Mesure, instruments, militaire |
| ST | 2,5 mm | N/A | Anciennes installations, multimode |
| MPO/MTP | Rectangle 8-12 fibres | Vert | Datacenter 40G/100G/400G haute densité |
Attention à la polarité APC vs UPC
Un connecteur APC (vert, angle 8°) ne doit JAMAIS être connecté sur un adaptateur UPC (bleu, angle 0°). La connexion est physiquement possible mais cause des pertes catastrophiques (>60 dB) et peut endommager les férules. Vérifiez toujours la couleur aux deux bouts.
Jarretières Elfcam par connecteur

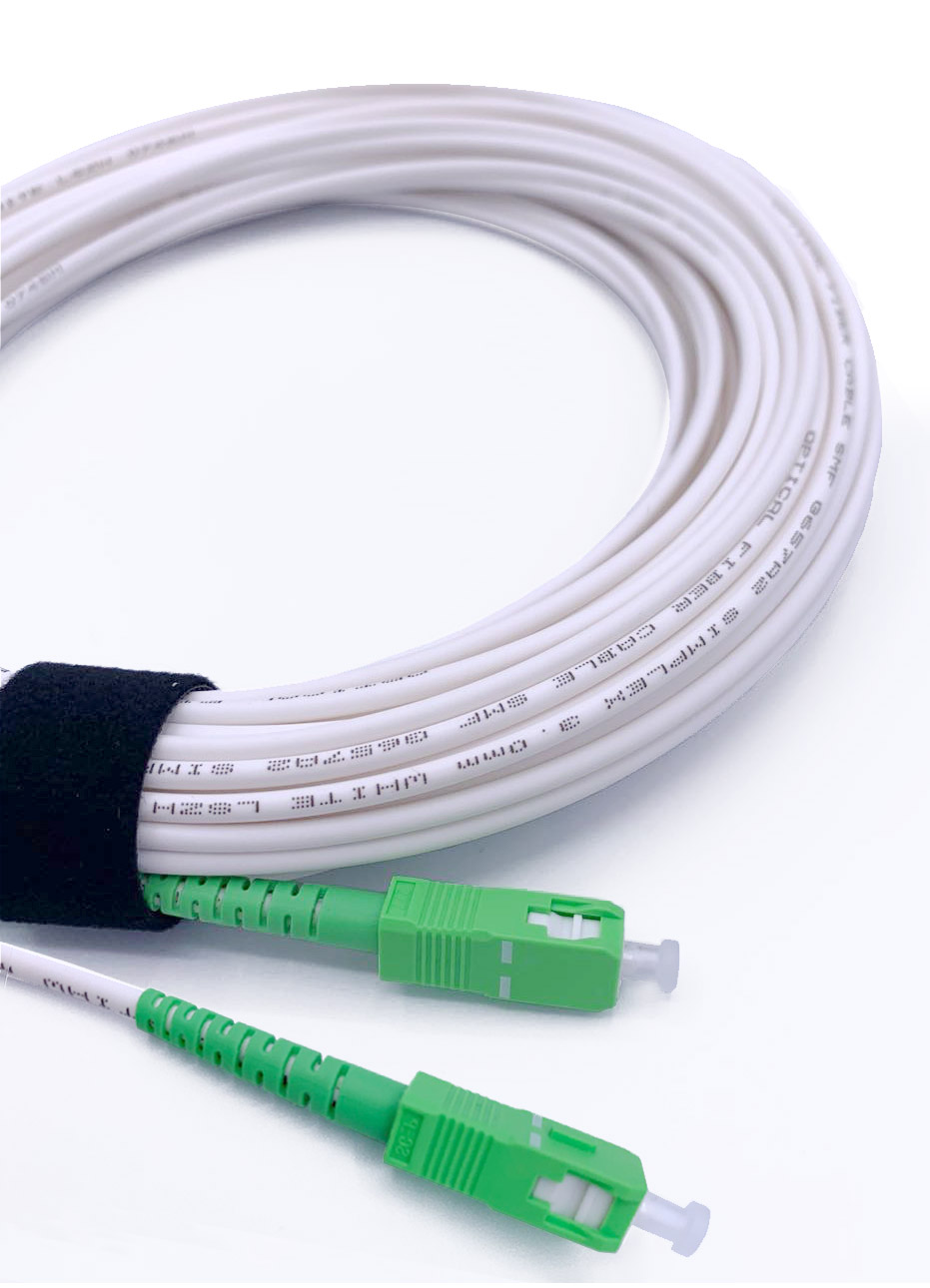

- Ref 319 — Jarretière SC/APC monomode OS2, compatible opérateurs français (Orange, SFR, Bouygues, Free)

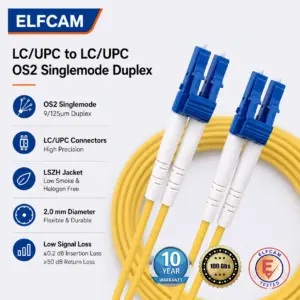

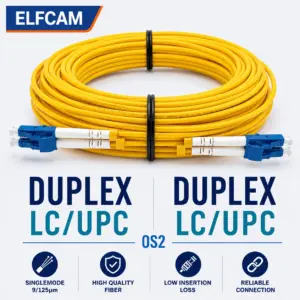

- Ref 425 — Jarretière LC/UPC ↔ LC/UPC OS2 duplex pour datacenter
- Ref 400 — Jarretière LC/UPC OM3 multimode duplex (aqua)
- Ref 1410 — Jarretière LC/UPC OM4 multimode duplex
Simplex ou duplex : 1 ou 2 brins ?
La distinction simplex / duplex concerne le nombre de fibres dans la jarretière :
- Simplex — une seule fibre. Usage : FTTH résidentiel (la box envoie et reçoit sur la même fibre en utilisant deux longueurs d'onde différentes — principe PON).
- Duplex — deux fibres en parallèle. Usage : datacenter, switches, modules SFP. Une fibre Tx (émission), une fibre Rx (réception).
Voir notre guide câble fibre simplex ou duplex pour les détails de choix.
Monomode ou multimode : quelle fibre dans la jarretière ?
| Critère | Monomode OS2 | Multimode OM3/OM4 |
|---|---|---|
| Diamètre cœur | 9 µm | 50 µm |
| Longueur d'onde | 1310 / 1550 nm | 850 / 1300 nm |
| Couleur gaine | Jaune (ou blanc) | Aqua (ou violet OM4) |
| Portée 10G | 10-80 km | 300-400 m |
| Coût relatif | Moyenne | Plus bas (émetteur VCSEL) |
| Usage typique | FTTH, opérateurs, backbone | Datacenter courte distance |
En France, 99% des installations FTTH résidentielles utilisent du monomode SC/APC. Dans les datacenters, le multimode LC/UPC OM4 est majoritaire pour les liaisons intra-baie.
Types de gaine : PVC, LSZH, blindée
| Type gaine | Usage | Comportement au feu | Prix |
|---|---|---|---|
| PVC | Usage intérieur courant | Inflammable, émet fumées toxiques | € |
| LSZH | Bâtiments ERP, datacenter | Retardateur, faible fumée, sans halogène | €€ |
| Blindée acier | Extérieur, passage rongeurs | Non-inflammable (gaine acier) | €€€ |
| Polyuréthane (PU) | Industriel, militaire | Retardateur, résistant UV | €€€ |
Pour les ERP (Établissements Recevant du Public), la réglementation française impose des câbles LSZH (Low Smoke Zero Halogen) qui ne libèrent pas de gaz toxiques en cas d'incendie. Nos jarretières intérieures Elfcam sont toutes en LSZH par défaut.
Comment choisir la longueur ?
Les jarretières existent en longueurs standard : 0,5 / 1 / 2 / 3 / 5 / 10 / 15 / 20 / 30 m. Règle pratique :
- Baie réseau interne — 0,5 à 3 m suffisent
- Liaison entre baies adjacentes — 5 à 10 m
- PTO → box (résidentiel) — 5, 10 ou 20 m selon configuration
- Liaisons inter-bâtiments courtes — 30 m, au-delà passer en câble de distribution
Conseil pro
Prévoir 10-15% de marge sur la longueur pour gérer les rayons de courbure et le lovage dans les armoires. Un câble trop tendu accélère la casse des connecteurs au fil des interventions.
FAQ — Jarretières optiques
1Quelle jarretière pour relier ma PTO à ma box Internet ?
2Différence entre jarretière et pigtail ?
- Jarretière : connectorisée aux DEUX extrémités. Utilisable telle quelle.
- Pigtail : connectorisée d'UN SEUL côté. L'autre extrémité est nue, destinée à être épissée par fusion avec une fibre du réseau (câble de distribution, tiroir optique).
3Peut-on connecter une jarretière SC à un connecteur LC ?
- Utiliser une jarretière hybride SC/LC (connecteur SC d'un côté, LC de l'autre) — Ref 405, 417
- Utiliser un adaptateur hybride SC/LC (coupleur) entre deux jarretières classiques
4Peut-on prolonger une jarretière optique ?
5Durée de vie d'une jarretière optique ?
6Comment nettoyer un connecteur de jarretière ?
- Stylo nettoyeur (one-click cleaner) — 500 utilisations pour la férule
- Chiffon non pelucheux + alcool isopropylique 99% pour la partie externe
- Microscope fibre pour vérifier la propreté (x200 ou x400)
7Jarretière OS2 ou OS1 ?
8Livraison jarretières en France ?
En résumé
Une jarretière optique se choisit selon 4 critères : connecteur (SC/APC résidentiel, LC/UPC datacenter), type de fibre (monomode OS2 ou multimode OM3/OM4), simplex ou duplex, et gaine (LSZH pour ERP, blindée pour extérieur).
Consultez nos gammes jarretières simplex et jarretières duplex pour trouver le modèle adapté à votre installation.
