Comment installer un câble à fibre optique — Guide complet étape par étape
Sommaire
L'installation d'un câble à fibre optique intimide souvent les non-initiés. Connecteurs microscopiques, rayons de courbure critiques, tests de réflectométrie — sur le papier, ça ressemble à de la chirurgie. En pratique, avec une bonne méthode et les bons outils, un technicien expérimenté peut poser une liaison fibre intérieure en moins d'une demi-journée, et une liaison extérieure en une journée. Ce guide vous donne toutes les étapes dans l'ordre, sans approximations.
Une liaison fibre mal installée ne tombe pas en panne brutalement — elle dégrade silencieusement les performances. La méthode compte autant que le matériel.

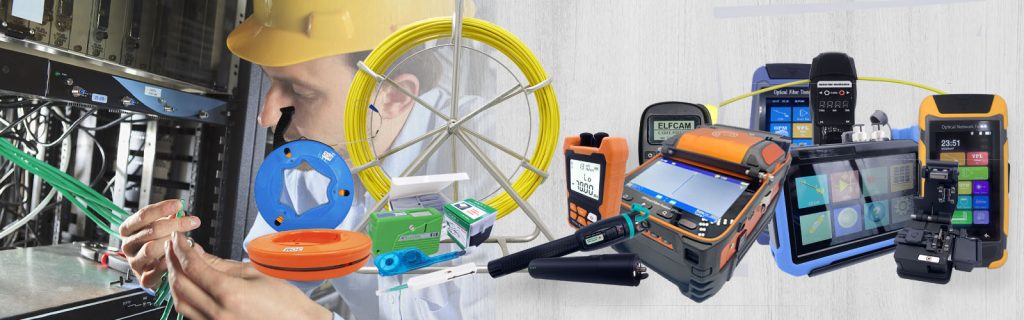

Les outils indispensables avant de commencer
Avant de tirer le premier mètre de câble, vérifiez que vous disposez de l'ensemble de ces outils. Une installation fibre avortée à mi-chemin pour cause d'outil manquant coûte plus cher qu'une bonne préparation initiale.
Outils de préparation du câble :
- Dénudeur de câble fibre — pour retirer la gaine extérieure sans abîmer les fibres
- Cliveur de précision — coupe nette perpendiculaire à la fibre, indispensable pour une soudure ou un connecteur propre
- Soudeuse à arc (fusion splicer) — pour les épissures de soudure, ou kit de connecteurs mécaniques pour les installations plus simples
- Décapant de fibre (Fiber Stripper) — retire le revêtement acrylique de 250 µm autour de la fibre nue
Outils de tirage et de pose :
- Aiguille de tirage ou câble tire-fil — pour passer le câble dans les conduits
- Conduit PVC ou ICTA — protection mécanique obligatoire en installation apparente ou en dalle
- Colliers de fixation et agrafes — pour maintenir le câble sans le comprimer
- Testeur de continuité optique (source lumineuse + photodétecteur) — vérification rapide avant soudure
Outils de test et validation :
- OTDR (réflectomètre) — mesure les pertes par réflexion et localise les défauts sur la liaison
- Mesureur de puissance optique (power meter) — mesure l'atténuation totale de la liaison
- Microscope d'inspection de connecteurs — vérifie la propreté de la face de connecteur avant de connecter
Astuce
Pour une installation résidentielle simple (raccordement FTTH, liaison point à point courte), une jarretière préconnectorisée élimine les étapes de soudure et de connecteurisation. Vous n'avez besoin que d'un tire-fil et d'un testeur de continuité.
Planifier le tracé du câble fibre optique
La planification du tracé est l'étape la plus importante — et la plus souvent bâclée. Un mauvais tracé force des courbures trop serrées, des points de stress mécanique, ou des longueurs excessives qui augmentent l'atténuation.
Identifiez les points de départ et d'arrivée (PBO, PTO, local technique, baie de brassage), puis tracez le chemin en respectant ces règles :
- Rayon de courbure minimum — jamais moins de 10× le diamètre du câble (typiquement 30–50 mm pour un câble intérieur standard). En dessous, les fibres se déforment et l'atténuation explose.
- Longueur totale — intégrez une marge de 10 à 15 % pour les déviations imprévues et les boucles de réserve aux extrémités
- Passages de dalle ou de mur — prévoyez des fourreaux ICTA avant de couler le béton ou de refermer les cloisons
- Séparation des câbles électriques — la fibre n'est pas sensible aux champs électromagnétiques, mais gardez 5 cm de distance pour la facilité de maintenance
- Accessibilité des boîtes d'épissure — elles doivent rester accessibles pour les interventions futures
Choisir le bon câble selon l'environnement
Le choix du câble conditionne toute l'installation. Un câble intérieur posé en extérieur se dégrade en quelques mois sous l'effet des UV et de l'humidité. Un câble extérieur blindé installé en intérieur est plus difficile à manipuler et plus coûteux sans raison.
| Critère | Câble intérieur | Câble extérieur armé |
|---|---|---|
| Environnement | Intérieur sec, gaine, conduit | Extérieur, enterré, façade |
| Gaine extérieure | PVC souple | Acier armé + PE noir |
| Résistance UV | Non | Oui (gaine noire PE) |
| Résistance humidité | Faible | Gel hydrophobe intégré |
| Résistance rongeurs | Non | Oui (armure acier) |
| Rayon de courbure | 30 mm min | 50 mm min |
| Diamètre typique | 2–3 mm | 8–12 mm |
| Pose enterrée | Non | Oui (avec fourreau) |
Pour la fibre monomode (OS2), le signal peut parcourir plusieurs kilomètres — idéale pour les liaisons longues distances entre bâtiments. Pour la fibre multimode (OM3/OM4), la portée est limitée à 300–400 m en 10G mais la tolérance aux connecteurs est plus grande, ce qui simplifie les petites installations d'entreprise.
Préparer et tirer le câble fibre optique
Le tirage du câble est l'étape la plus physique de l'installation. La règle d'or : ne jamais forcer. La fibre supporte une traction limitée (typiquement 100–600 N selon le câble), et un kink (pliure brutale) crée une perte de signal permanente invisible à l'œil nu.
Procédure de tirage en conduit :
- Passez d'abord l'aiguille de tirage dans le conduit sur toute la longueur avant d'attacher le câble
- Attachez le câble à l'aiguille avec un manchon de tirage (évite de concentrer la traction sur les fibres)
- Tirez régulièrement et lentement — faites avancer le câble depuis l'extrémité de départ en même temps que vous tirez depuis l'autre bout si possible
- Si le câble résiste, vérifiez les coudes et les points de friction — utilisez du talc ou de la graisse de tirage appropriée
- Laissez une réserve de 1 à 2 m à chaque extrémité pour les connexions et les futurs recâblages
Pose en apparent (sans conduit) :
- Fixez le câble avec des colliers plastique non-serrés — ne jamais comprimer la gaine
- Créez les coudes avec un rayon respecté — utilisez des guides de courbure aux changements de direction
- En pose murale, espacez les fixations de 40–60 cm pour éviter que le câble ne pende

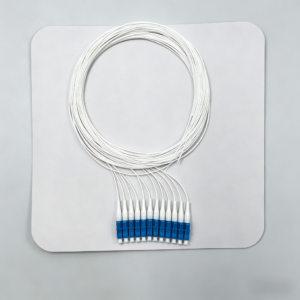

Raccorder et connecter les fibres

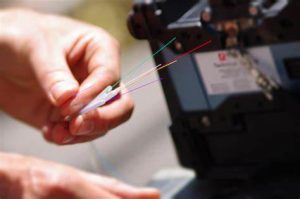

C'est l'étape de précision. Il existe deux méthodes principales pour terminer une fibre : la soudure par fusion (épissure thermique) et la connecteurisation mécanique (connecteur à compression ou par polissage). La soudure offre des pertes bien inférieures (< 0,1 dB) mais nécessite une soudeuse à arc. Les connecteurs mécaniques sont plus accessibles mais présentent des pertes de 0,2 à 0,5 dB.
Étapes de connecteurisation (méthode connecteur) :
- Dénuder le câble — retirer la gaine extérieure sur 3–5 cm avec le dénudeur adapté
- Décaper la fibre — retirer le revêtement acrylique sur 2–3 cm avec le Fiber Stripper
- Nettoyer — essuyer la fibre nue avec un lingette IPA 99 % sans peluche
- Cliver — couper la fibre avec le cliveur de précision. La face doit être plane et perpendiculaire (angle < 0,5°)
- Insérer dans le connecteur — introduire la fibre dans le connecteur LC, SC ou autre jusqu'au fond
- Sertir ou coller — selon le type de connecteur (époxy, press-fit, index-matching gel)
- Polir la face — pour les connecteurs époxy, polir progressivement (papier 12 µm → 1 µm)
- Inspecter — vérifier la face au microscope 200× avant toute connexion
Tester et valider l'installation fibre optique
Aucune installation fibre ne doit être mise en service sans validation. Les pertes invisibles à l'œil nu peuvent diviser le débit par deux ou rendre la liaison instable sous charge. Deux niveaux de test sont recommandés :
Test 1 — Continuité optique (test rapide) : Injectez une lumière visible (source rouge 650 nm) depuis une extrémité. La lumière doit être visible à l'autre bout. Ce test confirme que la fibre est continue et non cassée, mais ne mesure pas les pertes.
Test 2 — Mesure d'atténuation (test de qualification) : Utilisez un émetteur optique calibré et un photodétecteur (power meter) pour mesurer la perte totale de la liaison en dB. Comparez avec le budget optique calculé :
- Fibre OM3, liaison 100 m, 2 connecteurs : perte totale attendue ≈ 0,5 + 2 × 0,3 = 1,1 dB max
- Fibre OS2, liaison 500 m, 4 connecteurs : perte totale attendue ≈ 0,18 + 4 × 0,3 = 1,38 dB max
- Si la mesure dépasse le budget : cherchez un connecteur sale, un kink, ou une épissure mal soudée

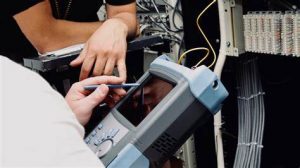

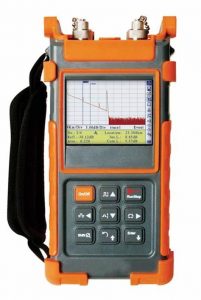

Test 3 — OTDR (test de diagnostic) : Le réflectomètre envoie des impulsions lumineuses et mesure les réflexions. Il produit une trace qui montre chaque connecteur, chaque épissure et chaque anomalie avec sa position précise en mètres. Indispensable pour les liaisons longues ou dans le cadre d'une livraison client.
Les erreurs à ne pas commettre
Ces erreurs sont les plus fréquentes sur le terrain — et les plus coûteuses en dépannage :
- Plier le câble en angle vif — une pliure brutale casse ou déforme les fibres de façon permanente
- Connecter sans inspecter — une particule de poussière sur la face d'un connecteur cause 1 à 3 dB de perte supplémentaire
- Serrer les colliers de fixation — la pression latérale sur le câble crée des pertes par courbure (macro-bending)
- Confondre APC et UPC — un connecteur SC/APC (biseau vert) ne doit jamais être connecté à un SC/UPC (face bleue) sans adaptateur hybride
- Mélanger OM3 et OM4 dans une même liaison — les fibres sont compatibles mais les performances sont limitées par le maillon le plus faible
- Oublier les boucles de réserve — toujours laisser 1 m de réserve dans les boîtes d'épissure pour les reprises futures
- Ne pas protéger les extrémités — conservez les capuchons de protection sur tous les connecteurs non utilisés
