Comment Connecter Deux Câbles à Fibres Optiques — 3 Méthodes
Sommaire
Vous devez prolonger, réparer ou raccorder deux câbles fibre optique ? Il existe trois méthodes principales, chacune avec ses avantages et ses limites. Cet article explique quand et comment utiliser chacune — de la soudure par fusion (la plus performante) au coupleur mécanique (la plus simple, sans outil spécialisé).
Pourquoi raccorder deux fibres optiques ?
Les situations courantes qui nécessitent un raccordement :
- Rallonge : le câble existant est trop court pour atteindre l'équipement
- Réparation : câble coupé ou endommagé, il faut restaurer la liaison
- Changement de connecteur : passer de SC à LC, ou d'APC à UPC
- Installation : terminaison d'un câble multi-fibres avec des pigtails
Chaque raccordement ajoute une perte au signal. L'objectif est toujours de minimiser cette perte — c'est ce qui différencie les trois méthodes.
Méthode 1 — Soudure par fusion (performance maximale)

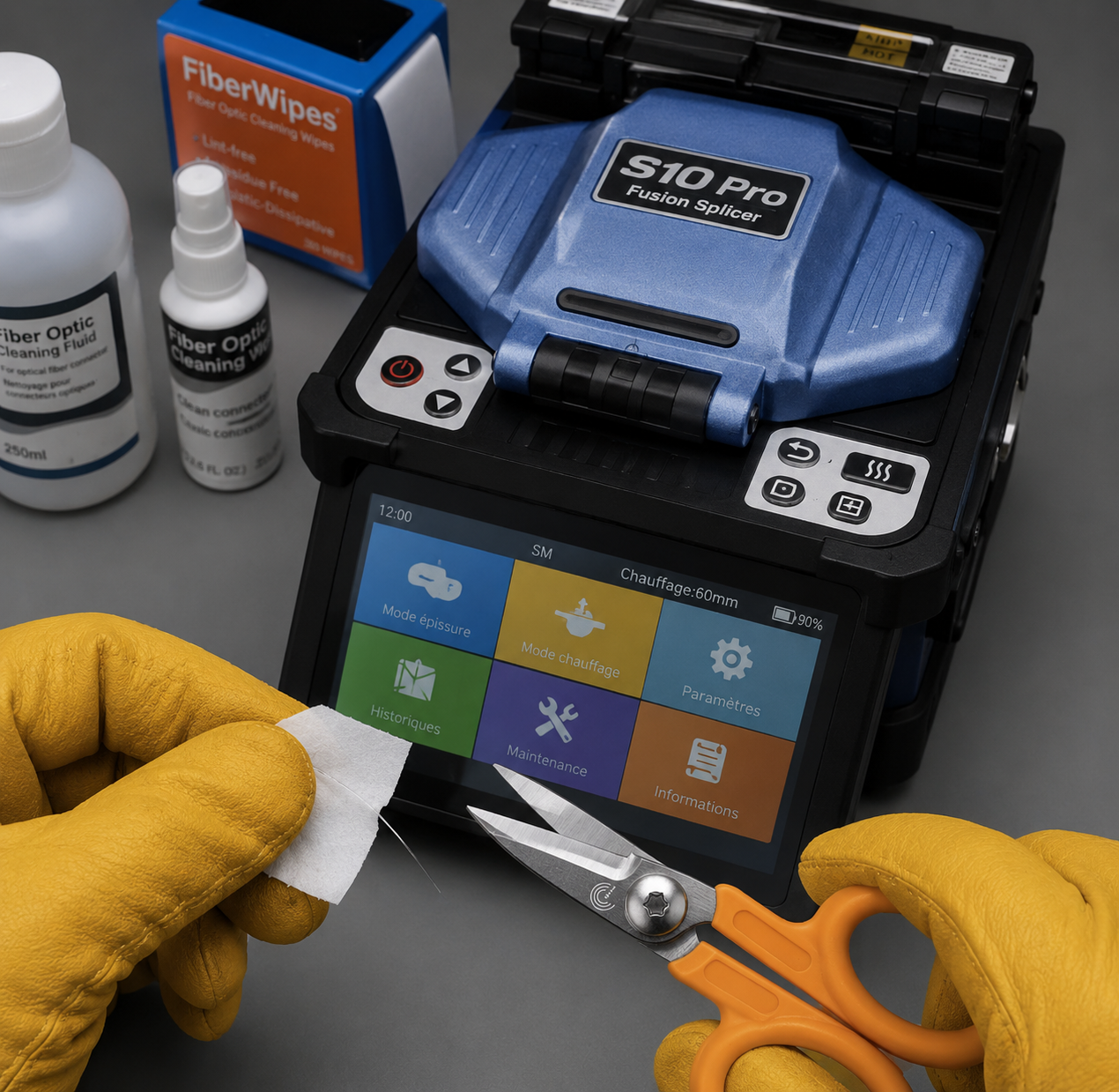

La soudure par fusion est la méthode professionnelle standard. Une soudeuse fibre aligne les deux fibres nues sous microscope puis les fusionne par un arc électrique. Le résultat est une jonction permanente, quasi invisible, avec une perte de seulement 0,02 à 0,05 dB.
Étapes de la soudure
- Dénuder : retirer la gaine de protection sur ~3 cm à chaque extrémité
- Nettoyer : essuyer la fibre nue avec de l'alcool IPA
- Cliver : couper la fibre à angle droit avec une cliveuse de précision
- Positionner : placer les deux fibres dans la soudeuse, qui les aligne automatiquement
- Fusionner : la soudeuse déclenche l'arc électrique et fusionne les cœurs
- Protéger : glisser un manchon thermorétractable et le chauffer
Quand utiliser la soudure ?
Pour toute installation permanente : chantier FTTH, salle réseau, baie de brassage. C'est la seule méthode acceptable pour les liaisons longue distance où chaque dB compte.
Méthode 2 — Coupleur mécanique (sans soudure, plug & play)
La méthode la plus simple : raccorder deux câbles pré-connectorisés via un coupleur (aussi appelé adaptateur). Le coupleur aligne les deux ferrules des connecteurs grâce à un manchon en zircone.
- Perte typique : 0,2–0,5 dB par raccordement
- Outil requis : aucun — insertion manuelle
- Réversible : oui, on peut débrancher et rebrancher
- Connecteurs : SC↔SC, LC↔LC, SC↔LC (hybride), FC, ST
Coupleurs et câbles pré-connectorisés Elfcam
- Coupleurs fibre manchon zircone — SC/APC, LC/UPC, tous types
- Câbles fibre pré-connectorisés — jarretières SC/APC, LC, prêtes à brancher
- Kits PTO + câble — rallonge fibre sans soudure
Méthode 3 — Épissure mécanique
L'épissure mécanique aligne deux fibres nues dans un boîtier plastique rempli de gel d'indice. Pas de fusion, pas de courant — juste un alignement mécanique.
- Perte typique : 0,1–0,5 dB
- Outil requis : cliveuse + outil d'épissure mécanique
- Avantage : moins cher qu'une soudeuse, adapté aux réparations d'urgence
- Inconvénient : moins fiable dans le temps, sensible à l'humidité
Tableau comparatif des 3 méthodes de raccordement
| Critère | Soudure fusion | Coupleur mécanique | Épissure mécanique |
|---|---|---|---|
| Perte | 0,02–0,05 dB | 0,2–0,5 dB | 0,1–0,5 dB |
| Outil | Soudeuse + cliveuse | Aucun | Cliveuse + outil épissure |
| Coût outil | €€€ (soudeuse) | Gratuit | € (outil épissure) |
| Permanence | Permanent | Réversible | Semi-permanent |
| Fiabilité | Excellente | Bonne | Moyenne |
| Vitesse | 2–5 min / soudure | 5 secondes | 5–10 min |
| Idéal pour | Installation permanente | Rallonge, maison, test | Réparation d'urgence |
Pour les installations sans soudure
- Convertisseurs fibre Elfcam — SFP intégré, lot de 2, aucune soudure nécessaire
- Guide Home Fiber — réseau fibre maison complet sans soudure
- Pigtails — pour les installations avec soudure professionnelle
