Coupleurs • Splitteurs PLC • Pigtails • Boîtiers de terminaison • Stock France

Coupleurs, Splitteurs PLC & Pigtails Fibre — Stock France, Expédition 24h

Vous préparez un chantier FTTH ou une extension réseau ? Tous les composants passifs fibre optique dont vous avez besoin — coupleurs (adaptateurs), splitteurs PLC, pigtails et boîtiers de terminaison — en connecteurs SC/APC, SC/UPC, LC, FC, ST. En stock et livrés en 24h en France métropolitaine.

Trouver mon composant en 30 secondes Coupleurs Splitteurs Pigtails
SC/APC SC/UPC LC simplex & duplex PLC 1:2 à 1:16 Monomode OS2
✓ 40 000+ installations équipées ✓ Expédition J+1 France ✓ Manchon zircone certifié ✓ Perte < 0,2 dB garantie
Coupleurs et accessoires fibre optique ELFCAM — adaptateurs SC APC, splitteurs PLC, pigtails monomode
Coupleurs, splitteurs PLC, pigtails et boîtiers de terminaison — composants passifs pour chantiers FTTH, réseaux d'entreprise et installations télécom.
Sommaire
Choisir Coupleurs Splitteurs Pigtails Terminaisons Paramètres FAQ

Choisir le bon composant fibre optique

Chaque composant passif a un rôle précis dans la chaîne fibre. Identifiez votre besoin en 30 secondes.

Quel est votre besoin sur le terrain ?

Raccorder deux fibres

Deux câbles fibre avec connecteurs identiques ou différents → Coupleur (adaptateur fibre optique)

Diviser un signal optique

Un signal vers 2, 4, 8 ou 16 sorties (FTTH, PON) → Splitteur PLC

Terminer un câble nu

Ajouter un connecteur SC/LC sur une fibre nue après soudure → Pigtail fibre optique

Organiser les raccords

Regrouper les épissures, protéger les fibres dans un boîtier → Boîtier de terminaison

Chaîne logique d'une installation fibre

Câble fibreLiaison principale
PigtailTerminaison soudée
CoupleurRaccord connecteurs
BoîtierOrganisation & protection

Le splitteur PLC s'insère en amont quand vous devez distribuer le signal vers plusieurs abonnés ou points de desserte.

Voir aussi : Câbles fibre optique • Modules SFP/SFP+ • Baies & racks

Coupleurs fibre optique (adaptateurs)

Raccordent deux connecteurs fibre identiques ou différents. Manchon céramique zircone, pertes d'insertion < 0,2 dB, montage panneau ou traversée de cloison.

Pourquoi les techniciens choisissent Elfcam

  • Alignement céramique zircone : alignement précis des cœurs de fibre, répétable sur > 1000 insertions.
  • Pertes d'insertion ultra-faibles : < 0,2 dB typique — pas de surprise à la recette.
  • Tous connecteurs : SC/APC, SC/UPC, LC/UPC, LC/APC, FC, ST — simplex et duplex.
  • Montage universel : compatible panneaux de brassage, boîtiers muraux et platines 19".
  • Conditionnement pro : lots de 5, 10, 20 pièces pour les chantiers.

Types de coupleurs disponibles

Simplex
  • SC/APC → SC/APC
  • SC/UPC → SC/UPC
  • LC/UPC → LC/UPC
  • FC → FC
  • ST → ST
Duplex & hybride
  • LC duplex
  • SC/APC → LC/UPC (hybride)
  • Lots de 5/10/20 pièces

Produits — Coupleurs fibre optique

Splitteurs PLC — diviseurs optiques pour FTTH et PON

Divisent un signal optique en plusieurs sorties sans alimentation électrique. Technologie PLC (Planar Lightwave Circuit) pour une répartition uniforme et fiable.

Technologie PLC — pourquoi c'est le standard

  • Répartition uniforme : chaque sortie reçoit la même puissance optique (uniformité < 1,2 dB).
  • Large bande passante : 1260–1650 nm — compatible GPON, XGS-PON, EPON.
  • Ratios disponibles : 1:2, 1:4, 1:8, 1:16.
  • Fiabilité : conforme Telcordia GR-1209 / GR-1221, plage -40°C à +85°C.
  • Applications terrain : FTTH, PON, vidéosurveillance, distribution multi-points en immeuble.

Pertes typiques par ratio — choisir selon votre budget optique

RatioPerte (dB)Usage typique
1:2~3,5 dBDouble desserte, test de ligne
1:4~7 dBPetit immeuble, PME (4 abonnés)
1:8~10,5 dBImmeuble moyen, campus
1:16~13,5 dBGrand immeuble, FTTH dense

Produits — Splitteurs PLC

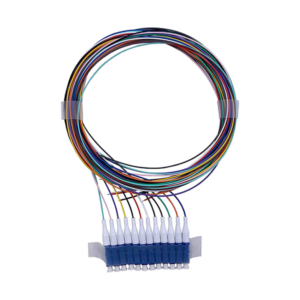

Pigtails fibre optique — terminaison par soudure

Câbles courts pré-connectorisés d'un côté, fibre nue de l'autre. Se soudent par fusion sur le câble principal pour ajouter un connecteur SC, LC ou FC.

Caractéristiques techniques

  • Fibre monomode 9/125 µm (OS2) — standard télécom international.
  • Connecteurs : SC/APC, SC/UPC, LC/UPC, LC/APC, FC/UPC.
  • Longueur : 1 m ou 1,5 m selon modèle.
  • Gaine : 0,9 mm ou 2,0 mm — souple, facile à lover dans les cassettes d'épissure.
  • Conditionnement : lot de 6 ou 12 pigtails — prêt pour le chantier.

Quand utiliser un pigtail sur le terrain ?

Installation neuve

Câble fibre posé sans connecteur → souder un pigtail pour ajouter un SC/APC ou LC/UPC à chaque extrémité.

Réparation / extension

Fibre coupée ou endommagée → souder un pigtail pour restaurer la connexion rapidement.

Outil requis : soudeuse fibre optique (fusion splicer). Perte par soudure < 0,05 dB — connexion permanente et fiable.

Produits — Pigtails fibre optique

Boîtiers de terminaison & platines fibre optique

Protègent les épissures et organisent les raccordements fibre. Montage mural ou rack 19 pouces.

Types de boîtiers de terminaison

Boîtier mural
  • Compact, discret
  • 2 à 12 fibres
  • Idéal maison / petit bureau / local technique
Platine rack 19 pouces
  • 1U, haute densité
  • 12 à 24 ports
  • Salle réseau / baie télécom

Fonctions clés pour le technicien

  • Protection des épissures : cassettes intégrées pour ranger les soudures fibre en toute sécurité.
  • Gestion des lovages : rayon de courbure respecté pour éviter les pertes supplémentaires.
  • Accès maintenance : couvercle amovible pour intervention rapide sans démontage complet.
  • Compatibilité : accepte adaptateurs SC, LC, FC, ST en découpes standard.

Voir aussi : Baies & racks 19" pour le montage en salle réseau.

Produits — Boîtiers de terminaison

Paramètres techniques — données de recette

Les chiffres que vous vérifiez sur le terrain avec votre OTDR ou photomètre.

Coupleurs & pigtails

  • Fibre : monomode 9/125 µm (OS2)
  • Perte d'insertion : < 0,2 dB (coupleur) / < 0,3 dB (pigtail)
  • Perte de retour : APC ≥ 60 dB / UPC ≥ 50 dB
  • Durabilité : > 1000 insertions sans dégradation
  • Manchon : zircone (céramique haute précision)
  • Température : -40°C à +85°C

Splitteurs PLC

  • Technologie : PLC (Planar Lightwave Circuit)
  • Bande passante : 1260–1650 nm
  • Uniformité : < 1,2 dB
  • Directivité : ≥ 55 dB
  • PDL : < 0,2 dB
  • Température : -40°C à +85°C
  • Conformité : Telcordia GR-1209 / GR-1221

FAQ — Accessoires fibre optique

1Quelle différence entre APC (vert) et UPC (bleu) ?
APC (Angled Physical Contact) : face polie à 8°, perte de retour ≥ 60 dB. Standard pour le FTTH et les signaux analogiques sensibles. UPC (Ultra Physical Contact) : face plane, perte de retour ≥ 50 dB. Suffisant pour les liaisons numériques classiques. Règle absolue : ne jamais raccorder un APC sur un UPC — risque d'endommager les deux ferrules.
2Coupleur simplex ou duplex : comment choisir ?
Simplex : une seule fibre (BiDi, PON, liaisons FTTH point à point). Duplex : deux fibres (Tx + Rx séparés, standard Ethernet). La plupart des switches et modules SFP utilisent du duplex LC.
3Quel ratio de splitteur PLC choisir pour mon chantier ?
Calculez votre budget optique (puissance émise – sensibilité récepteur – pertes câble) et vérifiez que la perte du splitteur rentre dedans :
  • 1:2 (~3,5 dB) : test, double desserte.
  • 1:4 (~7 dB) : petit immeuble, PME.
  • 1:8 (~10,5 dB) : immeuble moyen, campus.
  • 1:16 (~13,5 dB) : FTTH dense — vérifiez que votre OLT a assez de marge.
4Faut-il une soudeuse pour installer un pigtail ?
Oui. Un pigtail se soude par fusion (arc électrique) sur la fibre nue du câble principal. Perte par soudure < 0,05 dB — c'est la méthode standard sur tous les chantiers télécom.
5Combien de fibres peut contenir un boîtier de terminaison ?
Boîtiers muraux Elfcam : 2 à 12 fibres. Platines rack 19" : jusqu'à 24 ports. Pour une densité supérieure, consultez nos solutions rack.
6Les coupleurs Elfcam sont-ils compatibles avec tous les panneaux de brassage ?
Oui. Découpes standard SC simplex, LC duplex, FC et ST — compatibles avec tous les panneaux, boîtiers et platines conformes aux normes internationales (IEC 61754, TIA-604).
7SC, LC, FC, ST — lequel utiliser ?
  • SC : le plus courant en FTTH et convertisseurs (push-pull, robuste).
  • LC : standard dans les switches, SFP et équipements réseau modernes (compact, haute densité).
  • FC : instrumentation, environnements industriels, liaisons critiques (vissé).
  • ST : ancien standard, encore présent dans certaines installations existantes (baïonnette).
8Quel est le délai de livraison pour les composants fibre Elfcam ?
Tous les produits présentés sur cette page sont en stock et expédiés sous 24h (jours ouvrés, France métropolitaine). Pour les commandes passées avant 14h, expédition le jour même.
